Nachbau der HO-Anlage "Weyersbühl 2" in SpurN Teil 2

Erstellt am Montag, 27. Mai 2013


Nachdem ich meine ersten Bilder hier reingesetzt habe, gehtÂ’s nun in die zweite Runde. Der Bau der Anlage begann im August 2011 mit dem Rahmenbau. Danach wurden die Ringleitungen in den Kabelkanälen verlegt und im Dezember 2011 wurde mit dem Bau des Schattenbahnhofs begonnen.
Nachdem alles soweit fertig war, wie in den Bildern gezeigt, ging es weiter mit der Elektronik.
Bis zum Mai 2013 war ich, mit kleinen Pausenzeiten, mit dem Bau der Weichendecoder, Rückmelder, Weichenplatinen sowie den Bau der OpenDCC Zentrale incl. der zwei Booster beschäftigt. Zudem wurden alle Platinen unter der Anlage verdrahtet und getestet. Ebenfalls wurden alle bisher eingebauten Weichen angeschlossen und mit der PC-Steuerung getestet.
Auf den nächsten Fotos sind die Platinen bereits angeschlossen und verdrahtet. Die Verbindung zum PC steht ebenfalls und alles wurde bereits erfolgreich mit der PC-Steuerung getestet.

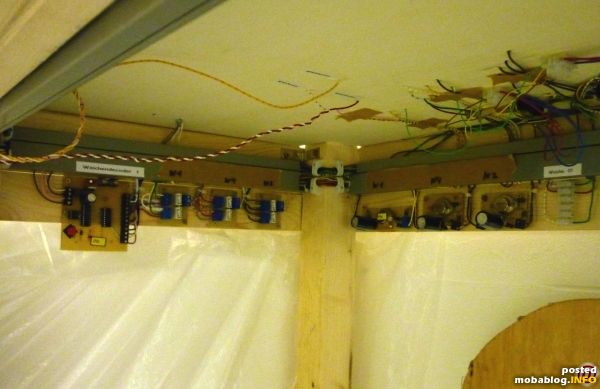

Die Schaltungen für die Decoder und für die Weichenansteuerung wurden alle mit Euro-Platinen gebaut. Da die Schaltungen recht einfach sind, war das am Preiswertesten
Die Schaltungen für die Decoder und für die Weichenansteuerung wurden alle mit Euro-Platinen gebaut. Da die Schaltungen recht einfach sind, war das am Preiswertesten

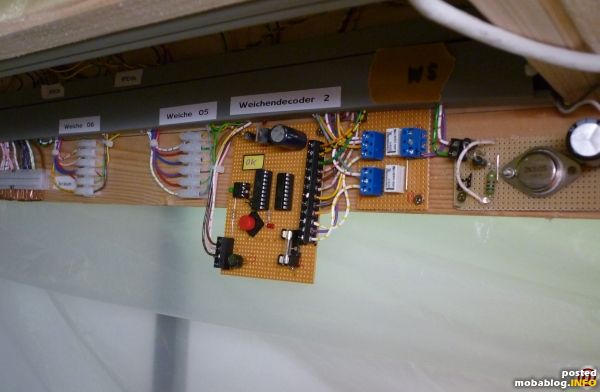

Gesamtansicht der verbauten Weichenanschluss Platinen mit dem zweiten Weichendecoder. Ein Teil der Beschriftungen sind noch provisorisch.
Gesamtansicht der verbauten Weichenanschluss Platinen mit dem zweiten Weichendecoder. Ein Teil der Beschriftungen sind noch provisorisch.

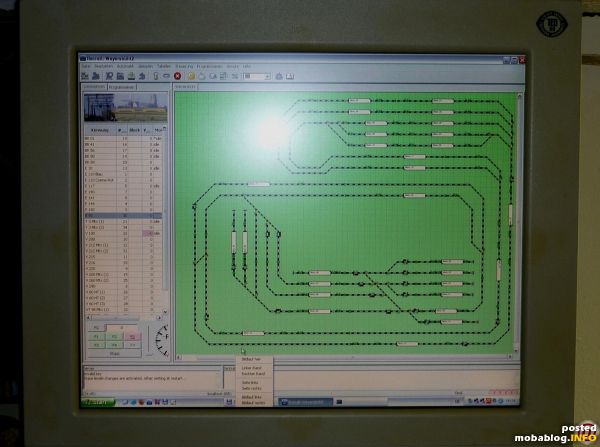

Der komplette Gleisplan mit  RocRail erstellt und zum Teil konfiguriert
Der komplette Gleisplan mit RocRail erstellt und zum Teil konfiguriert

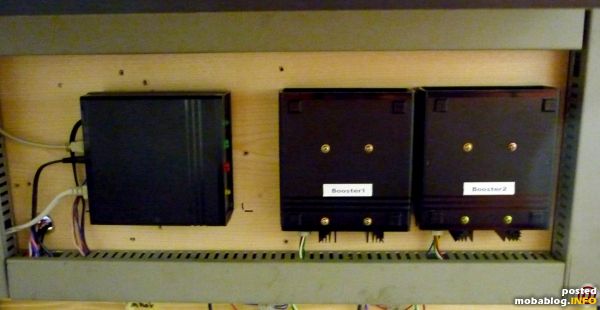

Die fertig verdrahte OpenDCC Zentrale incl. zwei Booster
Die fertig verdrahte OpenDCC Zentrale incl. zwei Booster
