Nachdem der Eigenbau einer drehbaren Fachwerkbrücke aus Messingprofilen recht gut von der Hand ging, stellte sich die Frage, welch ein Modul für unsere Anlage als nächstes zu bauen wäre. Möglichst unter Verwendung des neu gewonnenem Selbstvertrauens im Löten von Messingprofilen.
Meine Freundin brachte dabei den Vorschlag eines Schiffhebewerkes in die Diskussion ein. Uns waren im Wesentlichem nur die Hebewerke in Niederfinow und Magdeburg Rothensee bekannt. Mein Modellbaukollege kannte jedoch aus eigener Anschauung auch das alte Hebewerk Henrichenburg am Dortmund-Ems-Kanal. Dieses gefiel uns architektonisch wesentlich besser. Kein Wunder, stammt es doch aus der Kaiserzeit (eröffnet 1899), als man noch wesentlich mehr Wert auf schmückende Details legte.
So stand also der Entschluss fest und es ging an die Planung und den Bau, was uns ein knappes Jahr gut beschäftigen sollte

Das Schiffshebewerk Henrichenburg am Dortmund-Ems-Kanal auf einer zeitgenössischen Postkarte.

Planung des Moduls:
Leider befindet sich in unmittelbarer der Nähe des Hebewerkes keine Eisenbahnlinie. Da wir das Umfeld im Zeitraum um 1910-1920 jedoch möglichst originalgetreu gestalten wollten, wird das Gleis der Modulanlage in diesem Bereich weitestgehend im Tunnel verlegt.

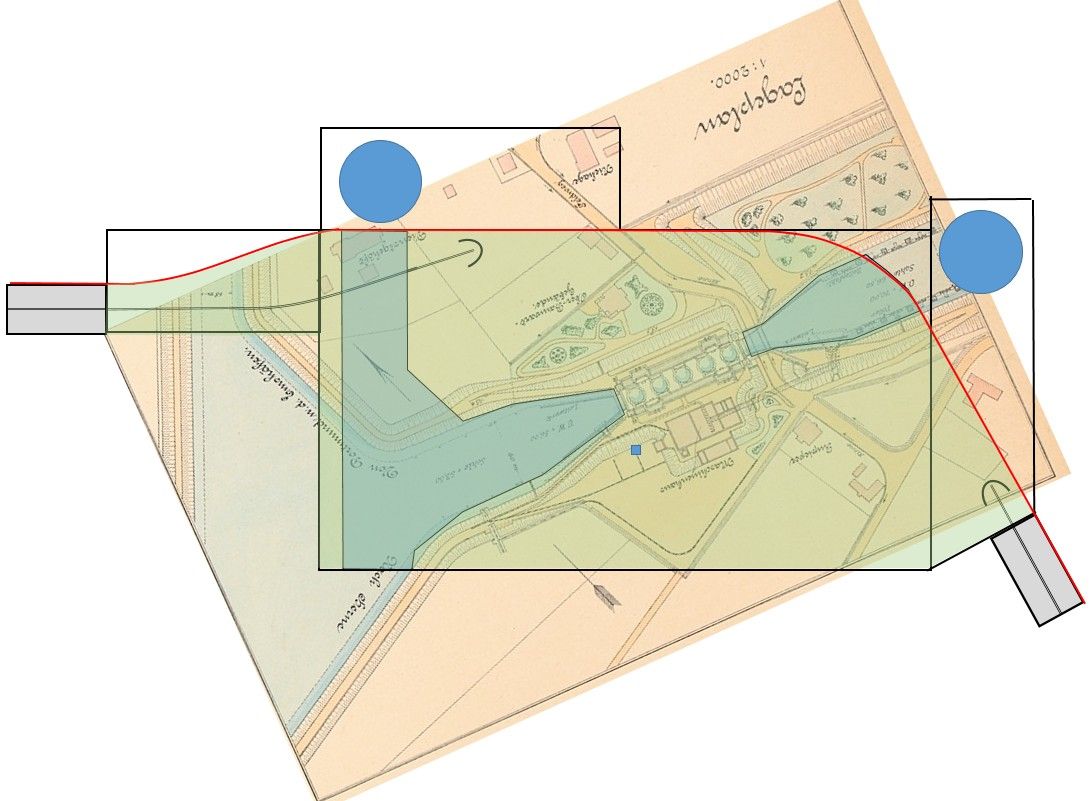

Anhand alter Unterlagen planten wir die Geländegestaltung. Der Abzweig zum Rhein-Herne-Kanal wurde etwas näher an das Hebewerk geschoben, um das Modul von den Abmessungen her noch im PKW zu Ausstellungen transportieren zu können.
Die zwei Kreise hinter den Kulissen sind Drehteller, um die Schiffe wenden zu können. Natürlich soll das Modellhebewerk auch Schiffe heben und absenken. Hierfür wurden Artitecschiffe mit Fahrwerken des Faller Car Systems versehen.
Leider befindet sich in unmittelbarer der Nähe des Hebewerkes keine Eisenbahnlinie. Da wir das Umfeld im Zeitraum um 1910-1920 jedoch möglichst originalgetreu gestalten wollten, wird das Gleis der Modulanlage in diesem Bereich weitestgehend im Tunnel verlegt.
Anhand alter Unterlagen planten wir die Geländegestaltung. Der Abzweig zum Rhein-Herne-Kanal wurde etwas näher an das Hebewerk geschoben, um das Modul von den Abmessungen her noch im PKW zu Ausstellungen transportieren zu können.
Die zwei Kreise hinter den Kulissen sind Drehteller, um die Schiffe wenden zu können. Natürlich soll das Modellhebewerk auch Schiffe heben und absenken. Hierfür wurden Artitecschiffe mit Fahrwerken des Faller Car Systems versehen.

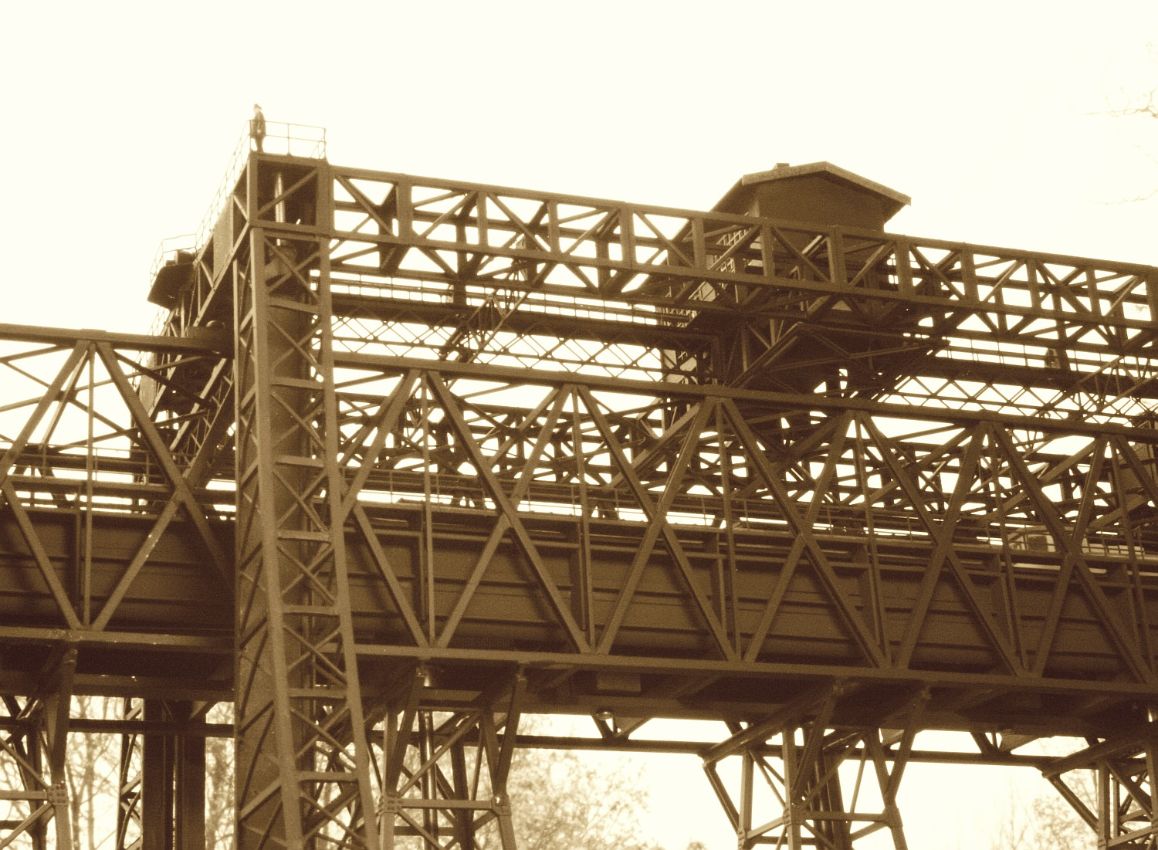

Die Teile der Fachwerkkonstruktion wurden zum größten Teil aus Messingprofilen gelötet. Eine Teile entstanden allerdings aus aus Elementen des Auhagen Stako Systems.

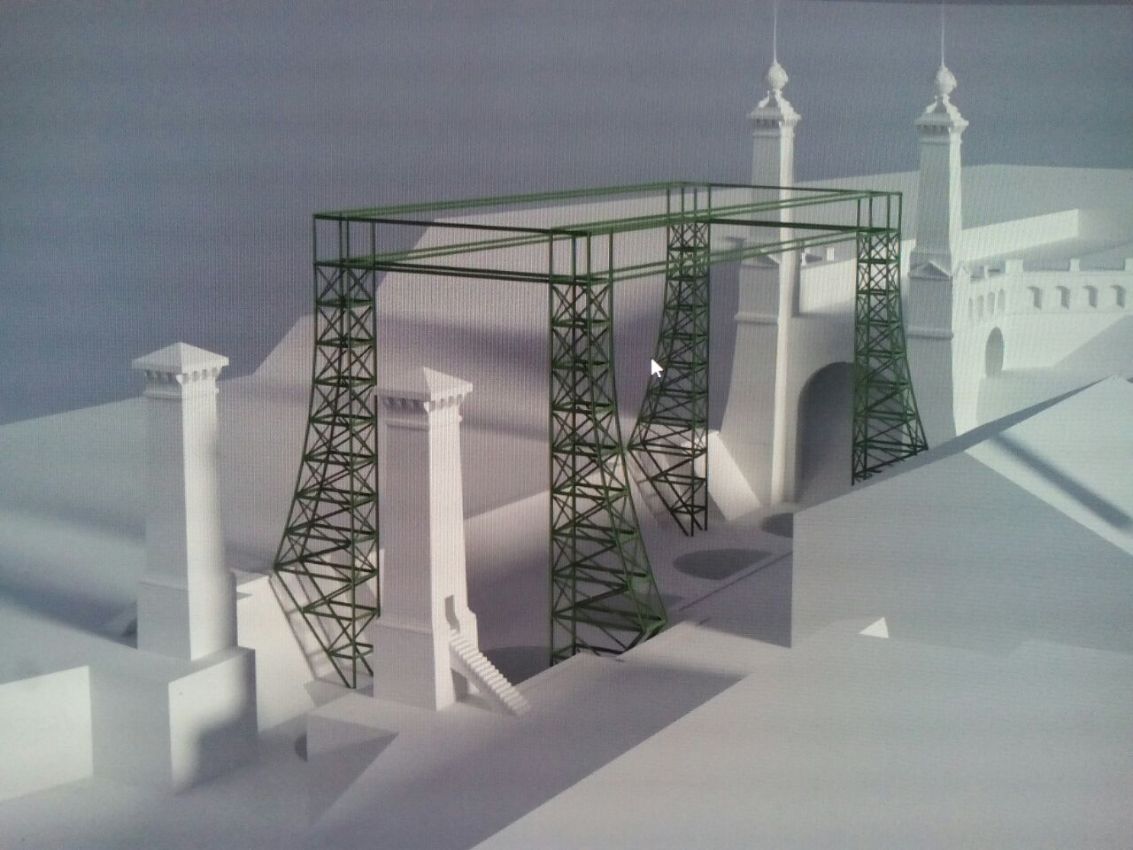

Mauern, Portale und Türme des Hebewerkes wurden anhand von alten Zeichnungen im Computer nachmodelliert und 3D-gedruckt.
Mauern, Portale und Türme des Hebewerkes wurden anhand von alten Zeichnungen im Computer nachmodelliert und 3D-gedruckt.

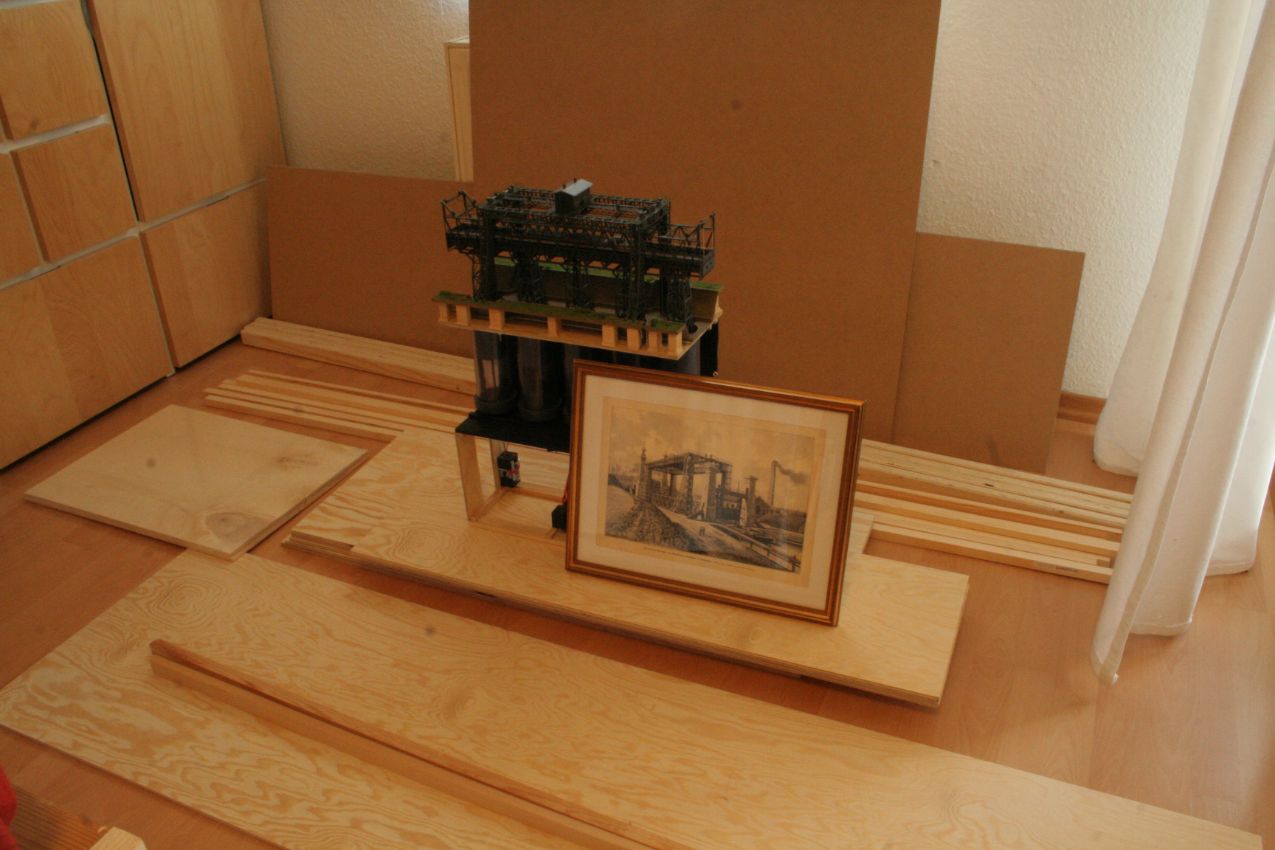

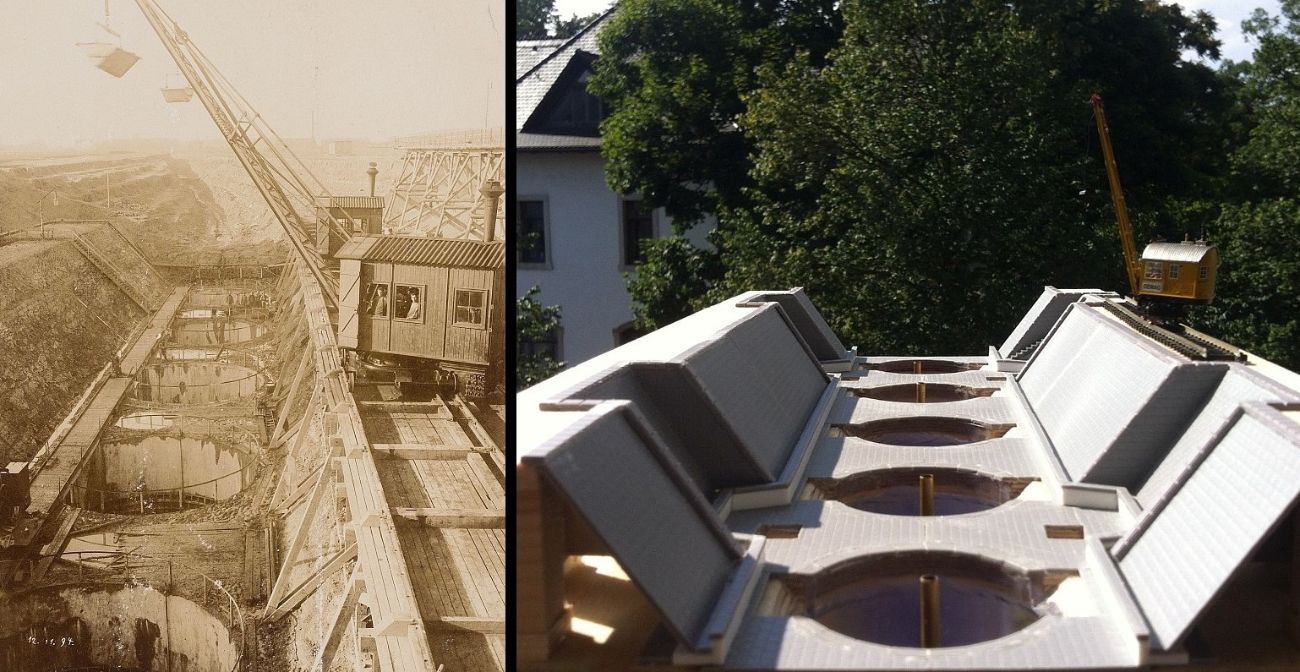

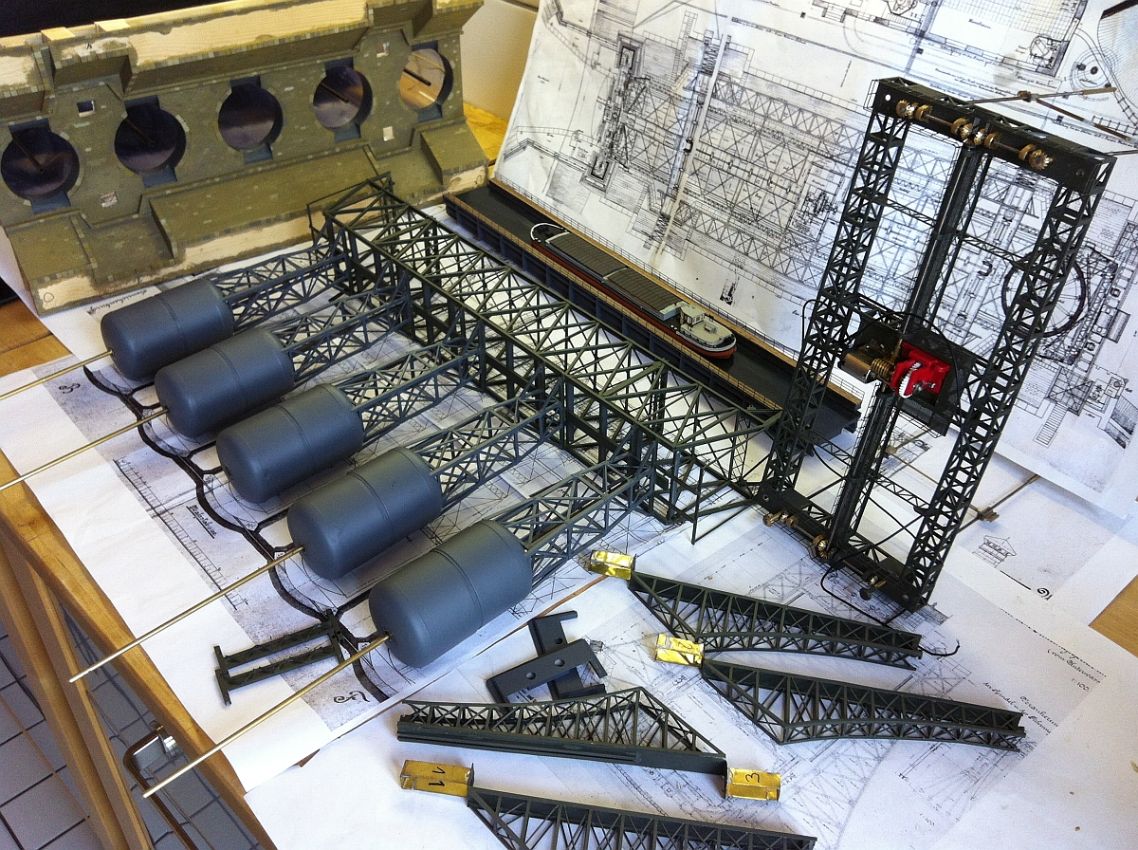

Die fertigen Teile des Hebewerkes vor der Endmontage. Hier gut zu erkennen die Auftriebskörper, welche in Brunnenschächten das Gewicht des zu hebenden Troges kompensieren.

Das Basismodul im Rohbau. Erkennbar die verspachtelten Fahrspuren des Faller Car Systems.

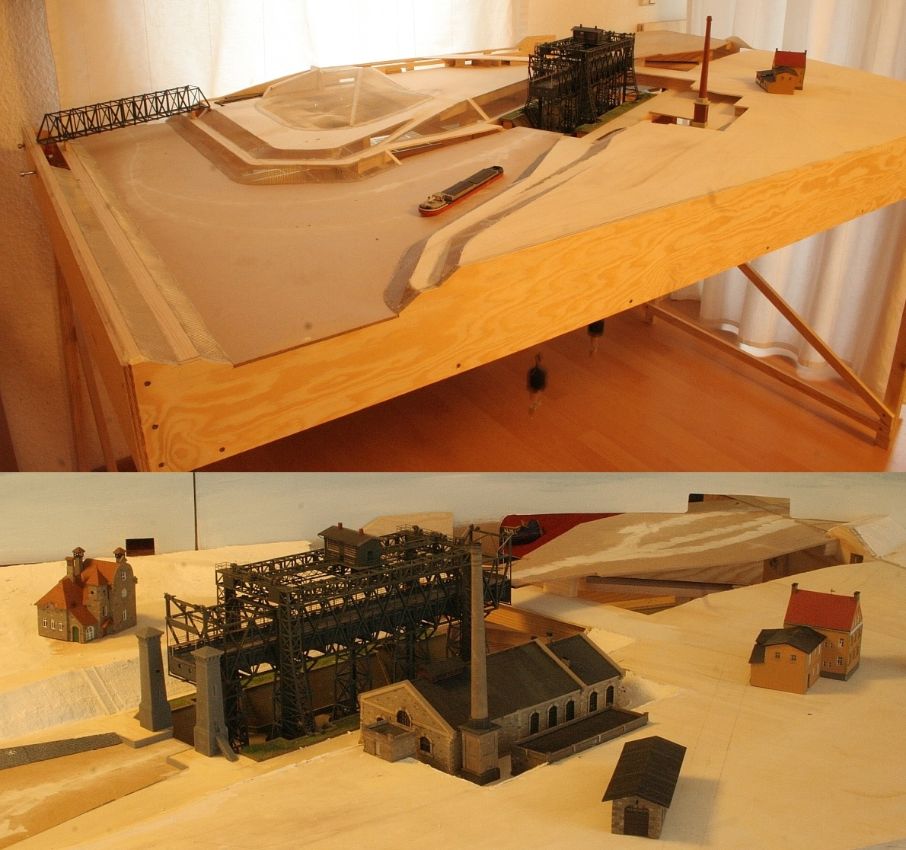

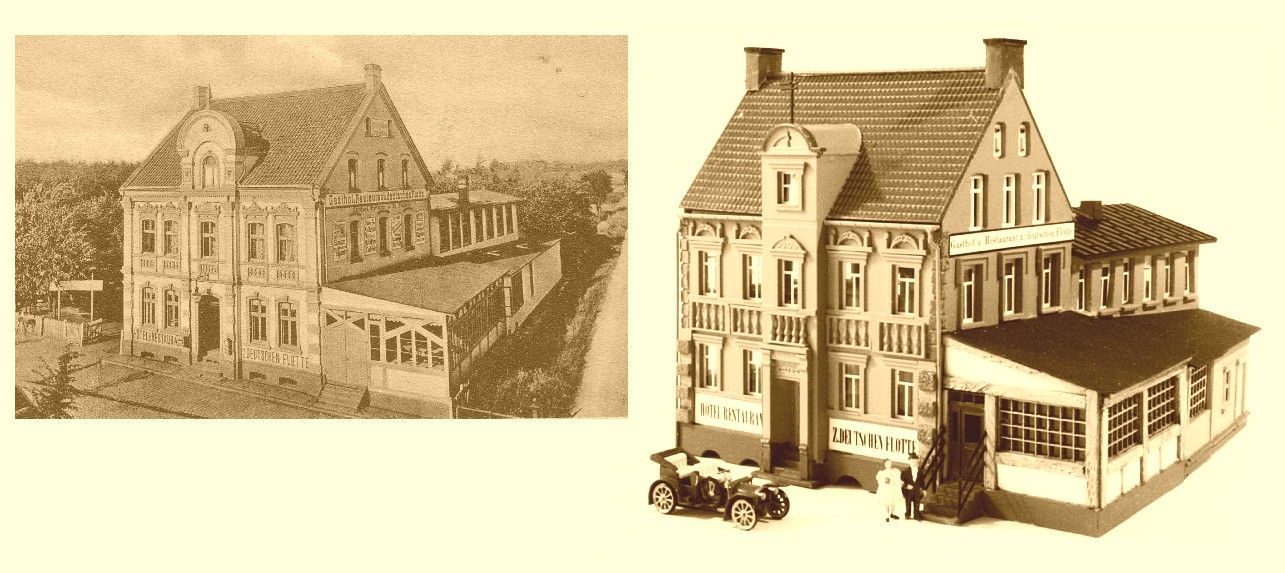

Stellprobe mit Villa des Hebewerkleiters, Schiffshebewerk, Kesselhaus zur Stromerzeugung und Ausflugsrestaurant "Zur deutschen Flotte".
Stellprobe mit Villa des Hebewerkleiters, Schiffshebewerk, Kesselhaus zur Stromerzeugung und Ausflugsrestaurant "Zur deutschen Flotte".

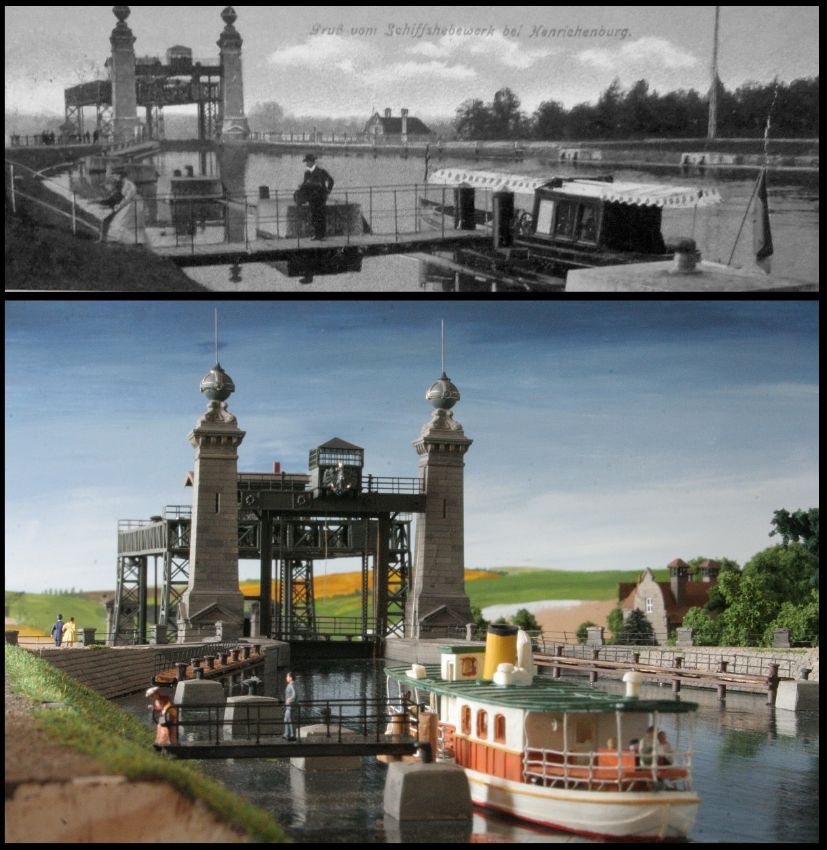

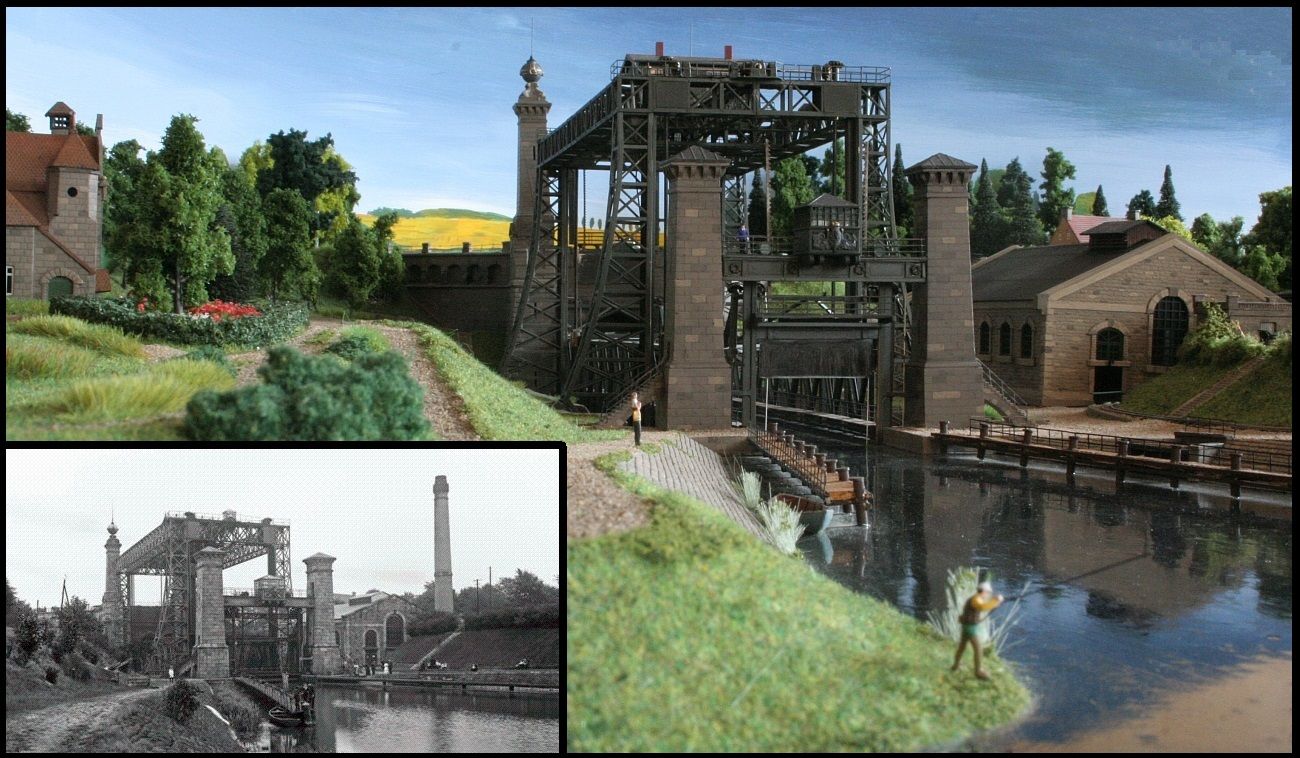

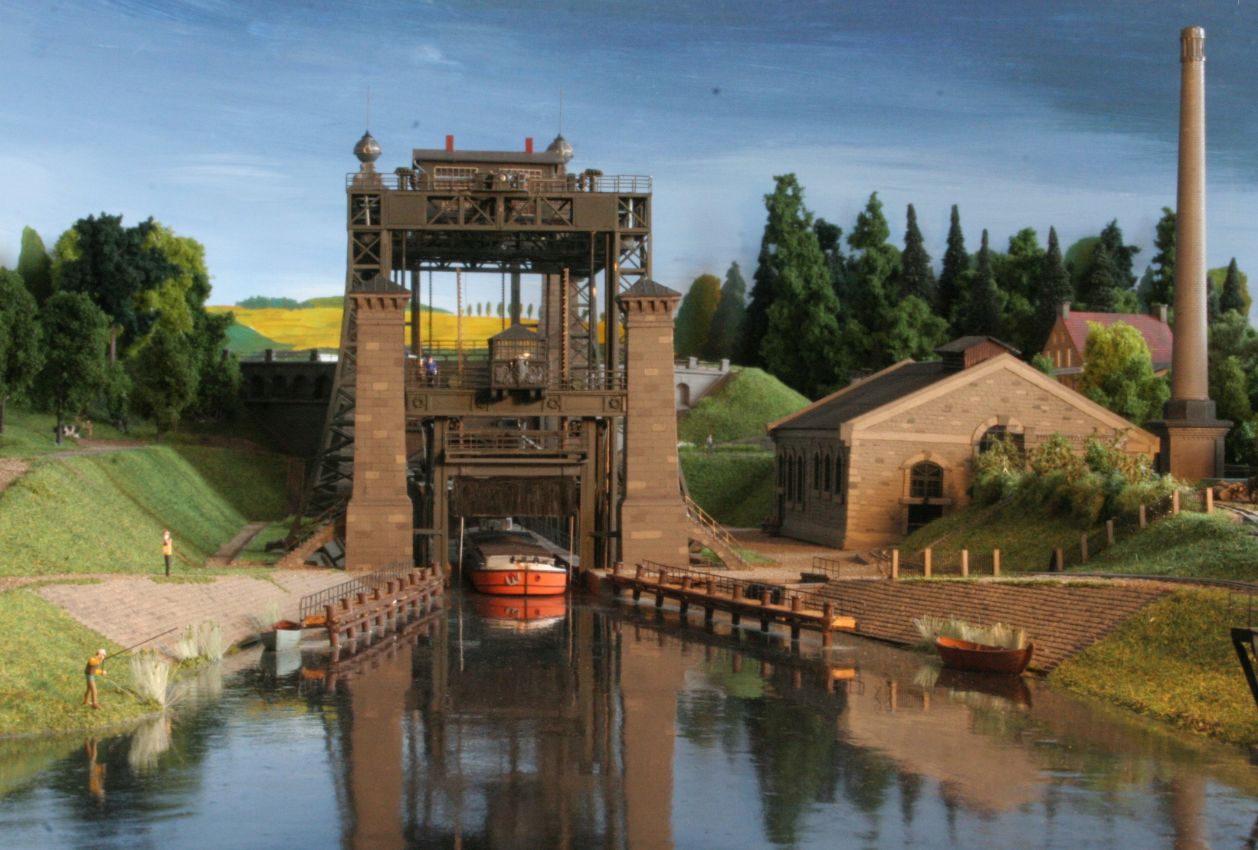

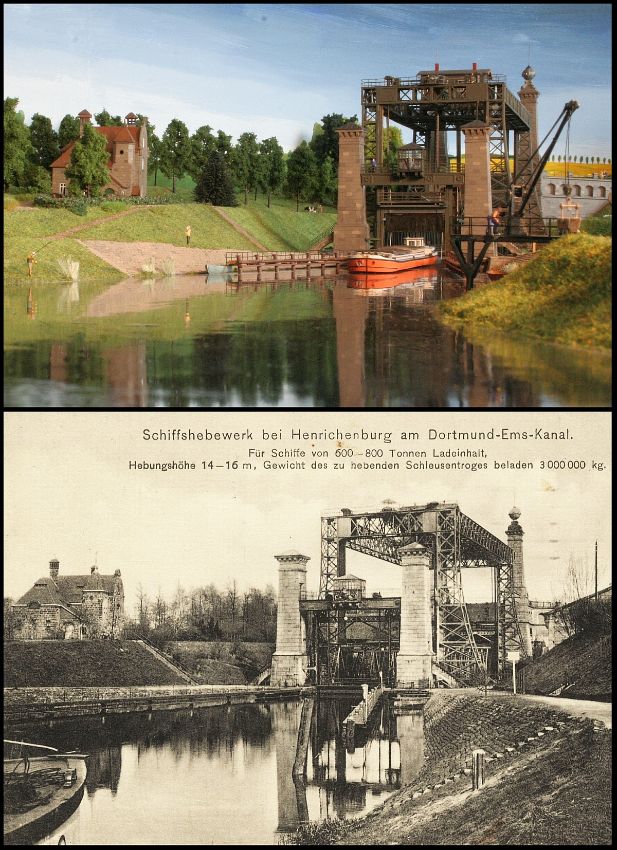

Das fertige Hebewerk im Vergleich mit einer zeitgenössischen Postkarte.

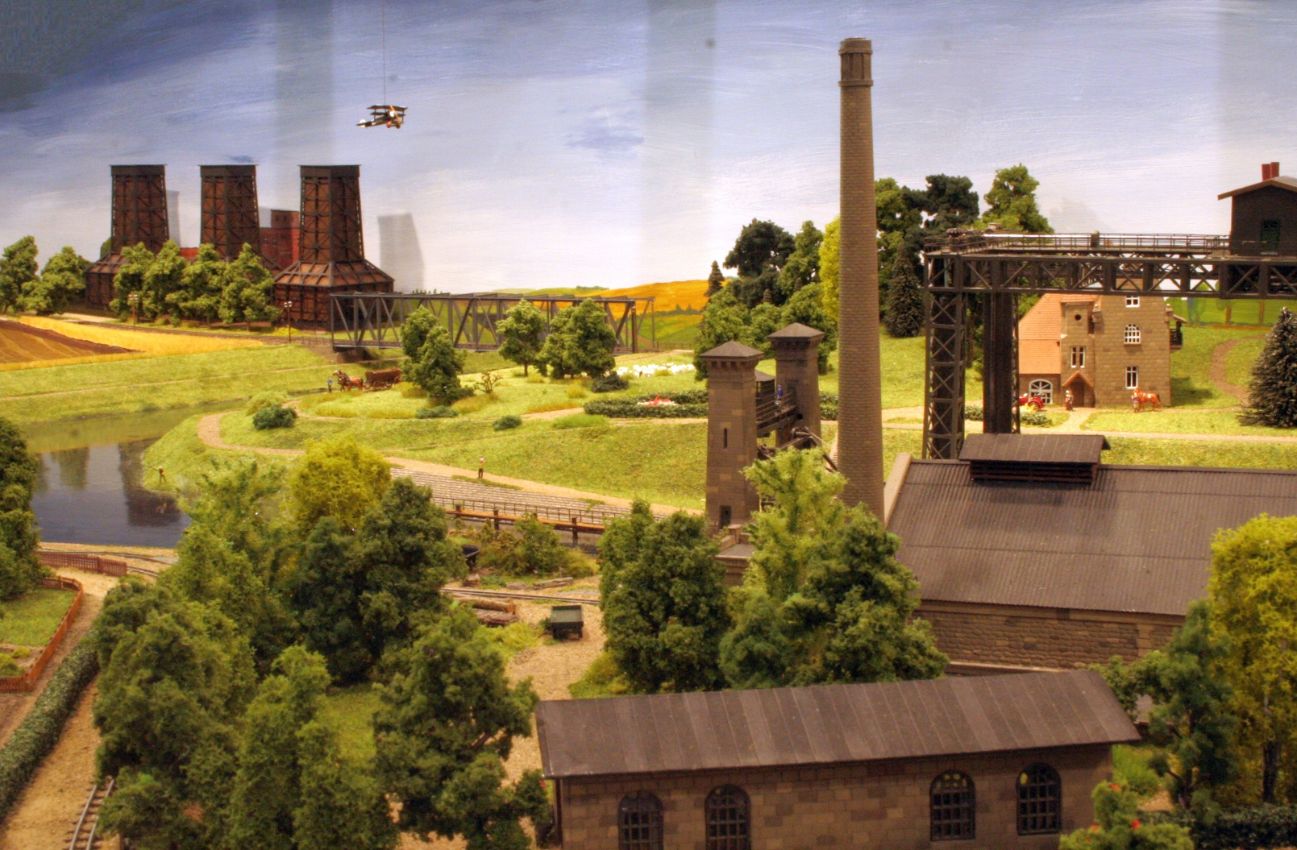

Links im Hintergrund zu erahnen eine Eisenbahnbrücke über den Dortmund-Ems-Kanal. Auch wenn im Original sich hier lediglich eine Straßenbrücke befindet. Die nächste Bahnstrecke quert den Kanal erst etwa einen Kilometer weiter nördlich. In der Nähe des Kraftwerkes Datteln. Als kleine Referenz an dieses haben wir noch ein paar hölzerne Kühltürme untergebracht.

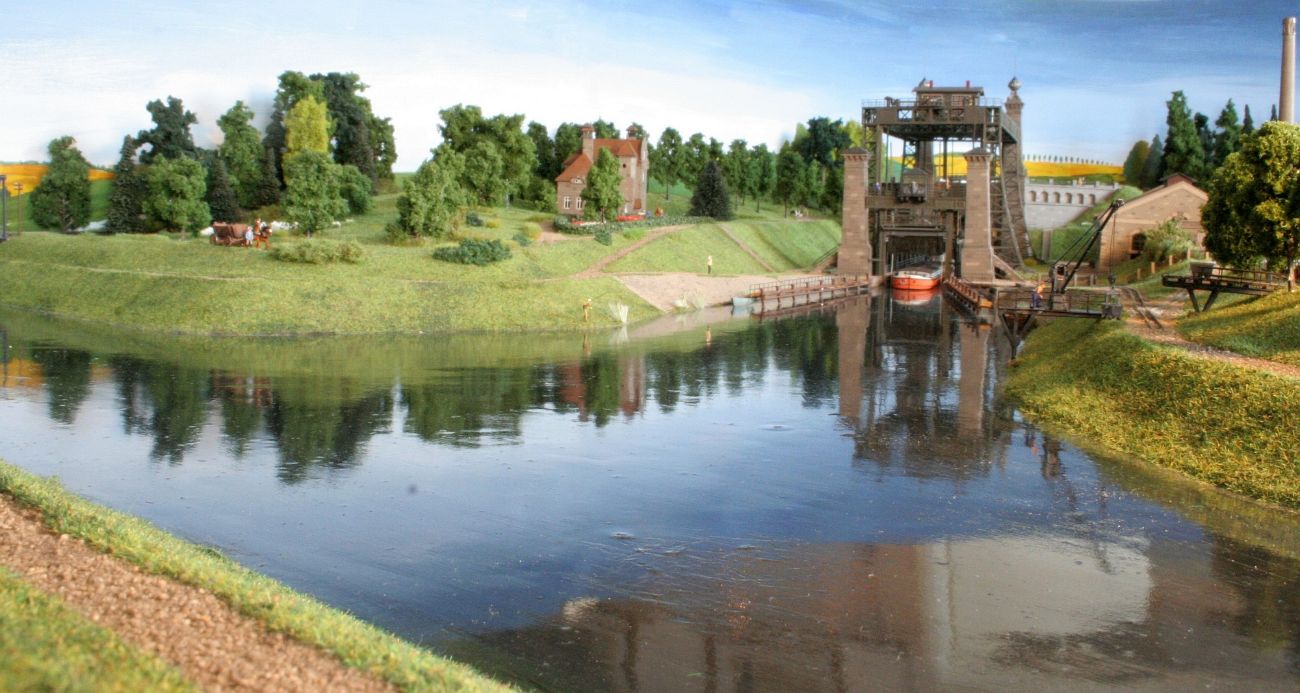

Von unten/rechts kommend der Rhein-Herne-Kanal. Links der Kanal zur Ems. Hinter dem Hebewerk geht es nach Dortmund.

Das Unterwasser.

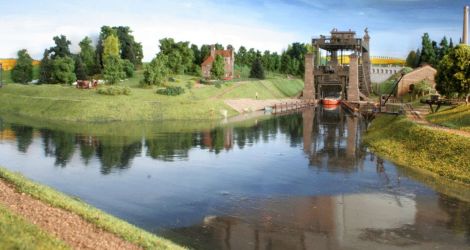

Das Oberwasser.
