Auf den Hunt gekommen

Erstellt am Dienstag, 3. Dezember 2013, zuletzt aktualisiert am Montag, 10. Februar 2014


Moin liebe Gemeinde,

schon eine ganze Weile her, daß ich hier eine Bastelei vorgestellt habe...

Die technisch aufwendigste Bastelei auf meiner MoBa ist die Schägbekohlung mit verstellbarer Schütte, einem Kohlenbehälter der wenigstens 3/4 des Weges gehoben werden kann und einem Antriebsmotor, der im Leerlauf vor sich hin vibriert. Bloß für den Transport der Kohle aus dem Bansen brauchte ich entweder die Phantasie oder eine Pinzette.

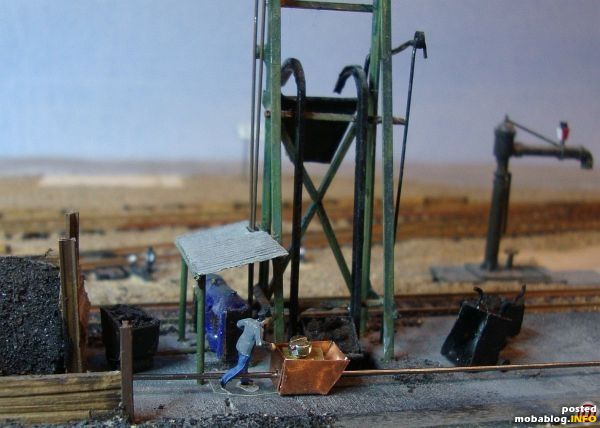

Für die Stellprobe wurde aus einem Stückchen Kupferblech flugs ein Hunt geschnippelt, eine halbierte Lüsterklemme reingesetzt und ein Stelldraht durchgefädelt. Wenn man die Mechanik unter dem Kohlenhaufen im Bansen versteckt ...
Für die Stellprobe wurde aus einem Stückchen Kupferblech flugs ein Hunt geschnippelt, eine halbierte Lüsterklemme reingesetzt und ein Stelldraht durchgefädelt. Wenn man die Mechanik unter dem Kohlenhaufen im Bansen versteckt und den Stelldraht tieferlegt, könnte es klappen.

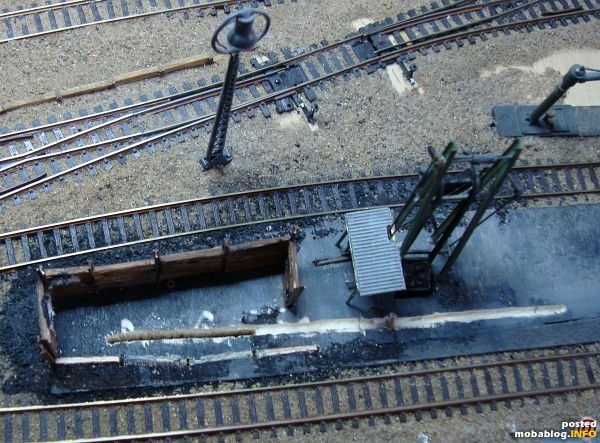

Für den Stelldraht wurde einerseits eine Nut gefräst, andererseits kam ich nicht drumherum, einen Schlitz in die Grundplatte zu operieren. Im Untergrund ist zwar kaum Platz für die Mechanik, aber ...
Für den Stelldraht wurde einerseits eine Nut gefräst, andererseits kam ich nicht drumherum, einen Schlitz in die Grundplatte zu operieren. Im Untergrund ist zwar kaum Platz für die Mechanik, aber gegen den Platz im Kohlenbansen selbst ist es da unten gradezu luxoriös.
Wer jetzt meint, daß ich den Stelldraht zugunsten eines unterirdisch bewegten Magneten ersetzen sollte, darf gerne vorbeikommen und die etwa fünf Antriebe, die diesem Vorhaben im Weg sind, nicht nur auseinandernehmen, sondern anschließend auch wieder funktionierend zusammenbauen und justieren. Ich für meinen Teil hab für solche Spinnereien keine Zeit.

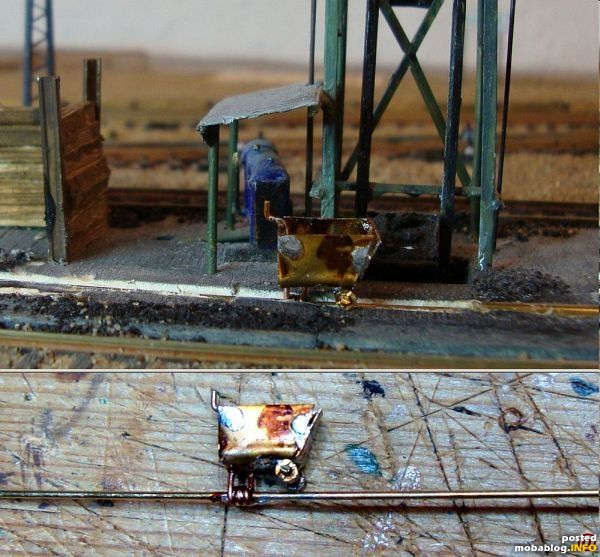

Der erste Hunt ist beim Versuch, die Lüsterklemme tieferzulegen, draufgegangen, in der zweiten Iteration hab ich das einzelne Hinterrad durch eine Umschlingung des Stelldrahtes ersetzt.
Der erste Hunt ist beim Versuch, die Lüsterklemme tieferzulegen, draufgegangen, in der zweiten Iteration hab ich das einzelne Hinterrad durch eine Umschlingung des Stelldrahtes ersetzt.

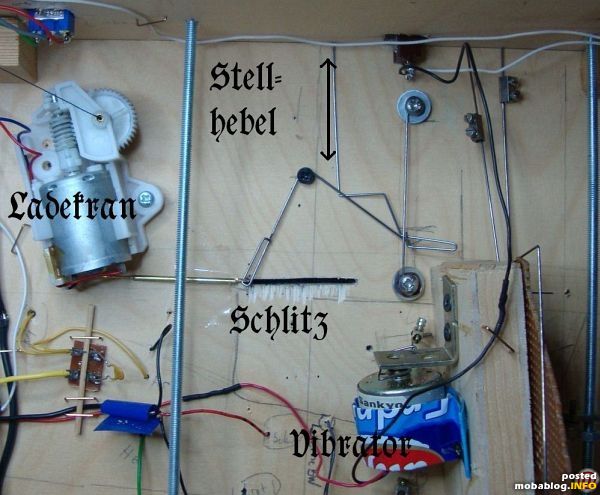

Im Untergrund geht es ziemlich eng zu. Stellhebel und Umlenkung fanden grade noch Platz zwischen dem Antriebsmotor für den Ladekran der Ladestraße und dem Vibrator am Antrieb der Bekohlung.
Im Untergrund geht es ziemlich eng zu. Stellhebel und Umlenkung fanden grade noch Platz zwischen dem Antriebsmotor für den Ladekran der Ladestraße und dem Vibrator am Antrieb der Bekohlung.

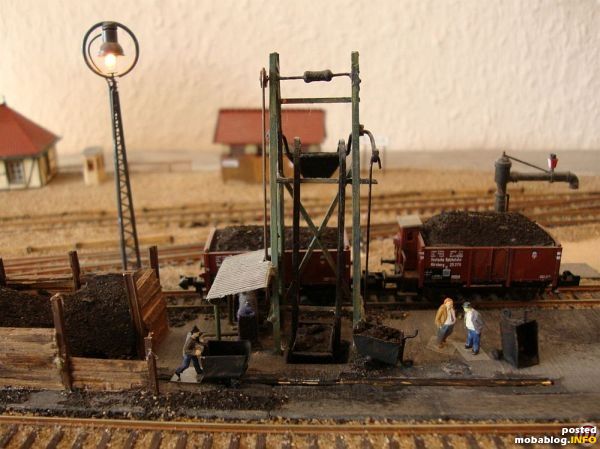

So sieht es fertig aus. Kohlen-Kalle kommt von links aus dem Bansen und schiebt den Hunt zur Bekohlung, die Kohle wird dann mit dem Behälter nach oben transportiert und ausgekippt.
In ...
So sieht es fertig aus. Kohlen-Kalle kommt von links aus dem Bansen und schiebt den Hunt zur Bekohlung, die Kohle wird dann mit dem Behälter nach oben transportiert und ausgekippt.
In bewegtem Bild ist es bei DuRöhre zu sehen: http://youtu.be/ATTyOtqnRk4 ,mit größeren Bildern auf meiner Homepage http://mke.gmxhome.de/text/hunt.htm

martiN.
