Stromabnahme im Drehgestell

Erstellt am Sonntag, 17. Januar 2021, zuletzt aktualisiert am Freitag, 22. Januar 2021


vor einiger Zeit wollte ich anfangen, meine Personenwagen mit Licht zu bestücken. Mit den von den Herstellern angebotenen Radachsschleifern an den vielen Achsen kamen einige Lokomotiven schnell an ihre Leistungsgrenzen. Auch gibt es nicht bei allen Herstellern Beleuchtungssätze. Dann fand ich bei Peho die Messingbuchsen.

Mit den Buchsen haben ich jetzt diverse Wagen erfolgreich ausgerüstet. Ich habe eine sehr gute Stromabnahme und einen sehr leichten Lauf der Achsen. Im nachfolgenden die Schritte des Einbaus.

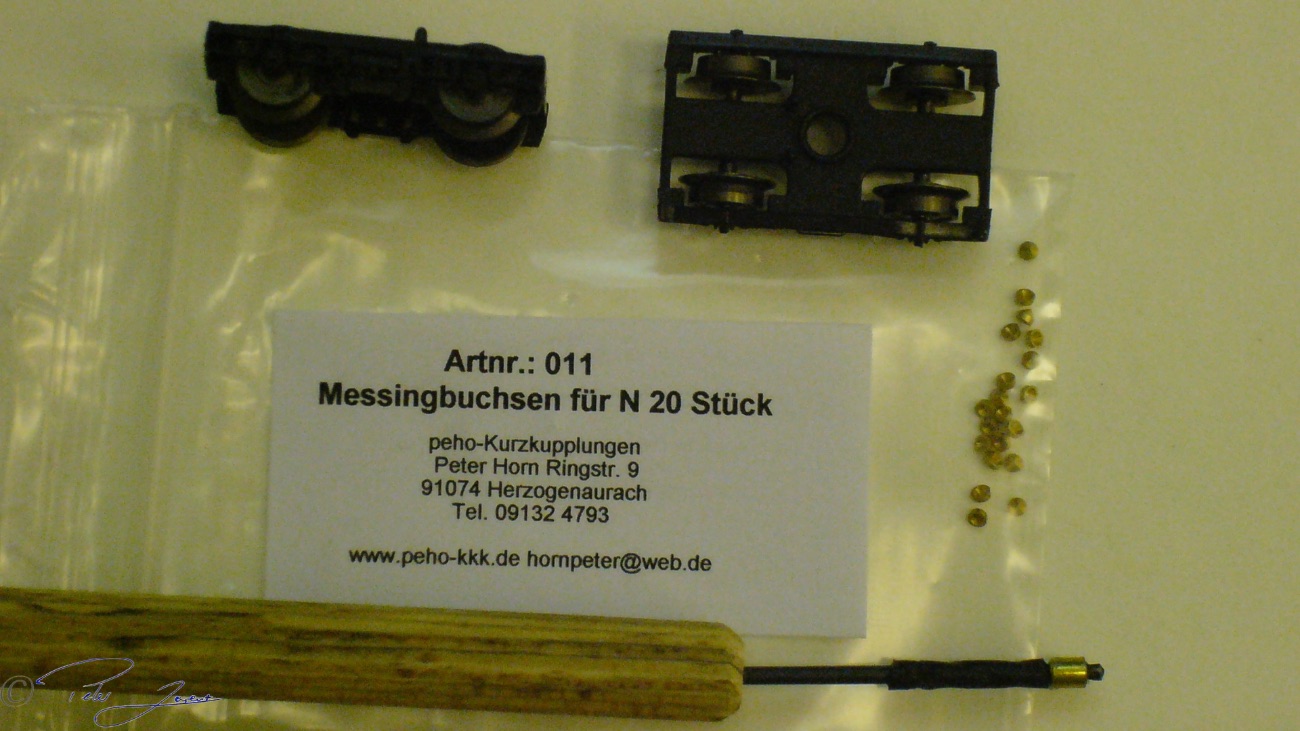

Die Messingbuchsen und das empfohlene Werkzeug.
Die Messingbuchsen und das empfohlene Werkzeug.

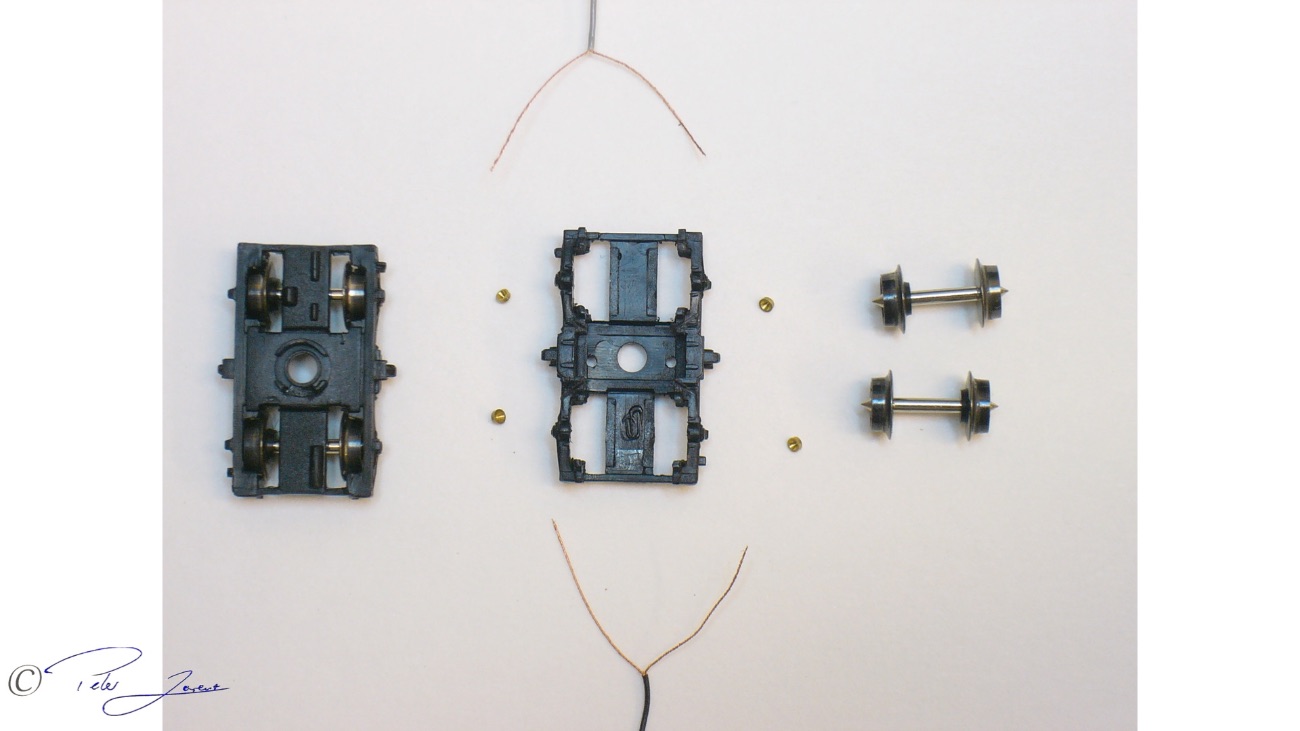

Zuerst wurde das Drehgestell zerlegt. Bei Wendezugwagen habe ich gleich die Radsätze gegensätzlich isoliert zum Einbau vorgesehen. D.h. ich muß mit zwei Kabeln (eins pro Radsatz) arbeiten und diese später ...
Zuerst wurde das Drehgestell zerlegt. Bei Wendezugwagen habe ich gleich die Radsätze gegensätzlich isoliert zum Einbau vorgesehen. D.h. ich muß mit zwei Kabeln (eins pro Radsatz) arbeiten und diese später in den Wagen bringen, kann aber im Automatikbetrieb über die Besetztmelder auch den geschobenen Zug an der richtigen Stelle am Bahnsteig zum Halten bekommen.

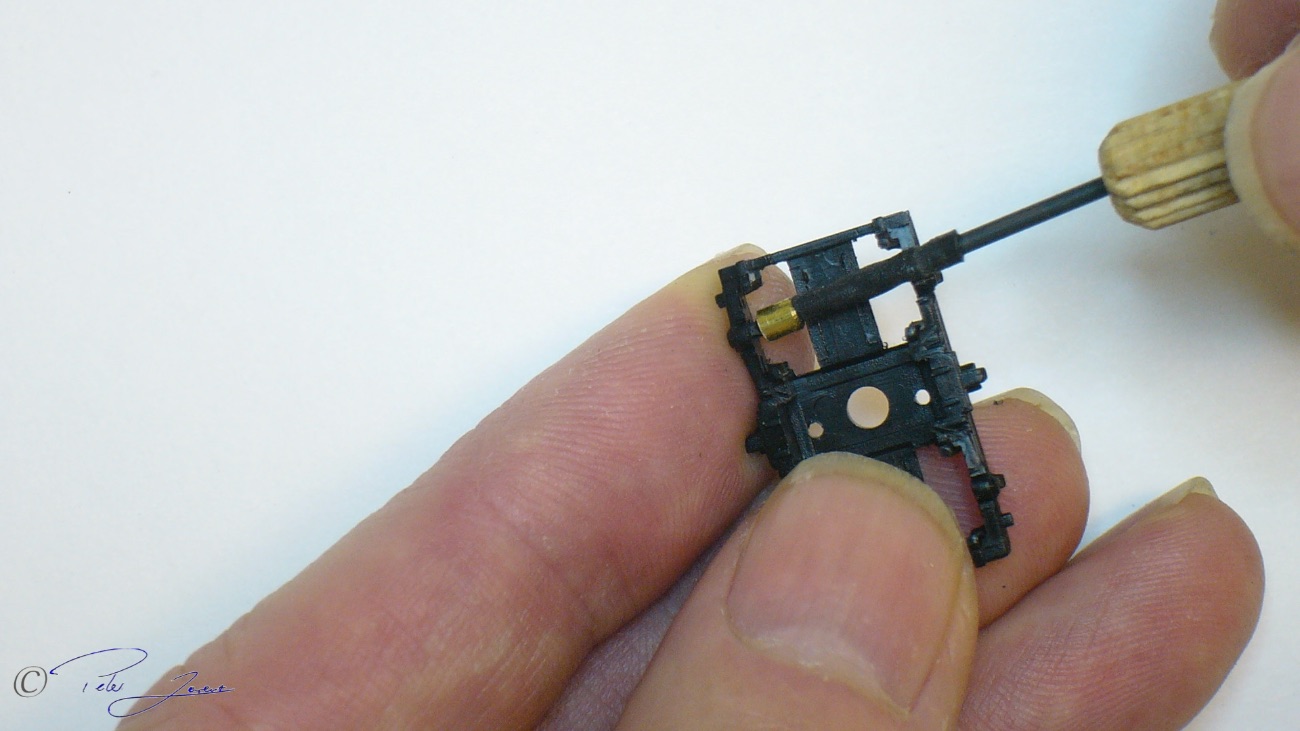

Als nächster Schritt werden die alten Plastiklager aufgebohrt - schön langsam und mit gefühl.
Als nächster Schritt werden die alten Plastiklager aufgebohrt - schön langsam und mit gefühl.

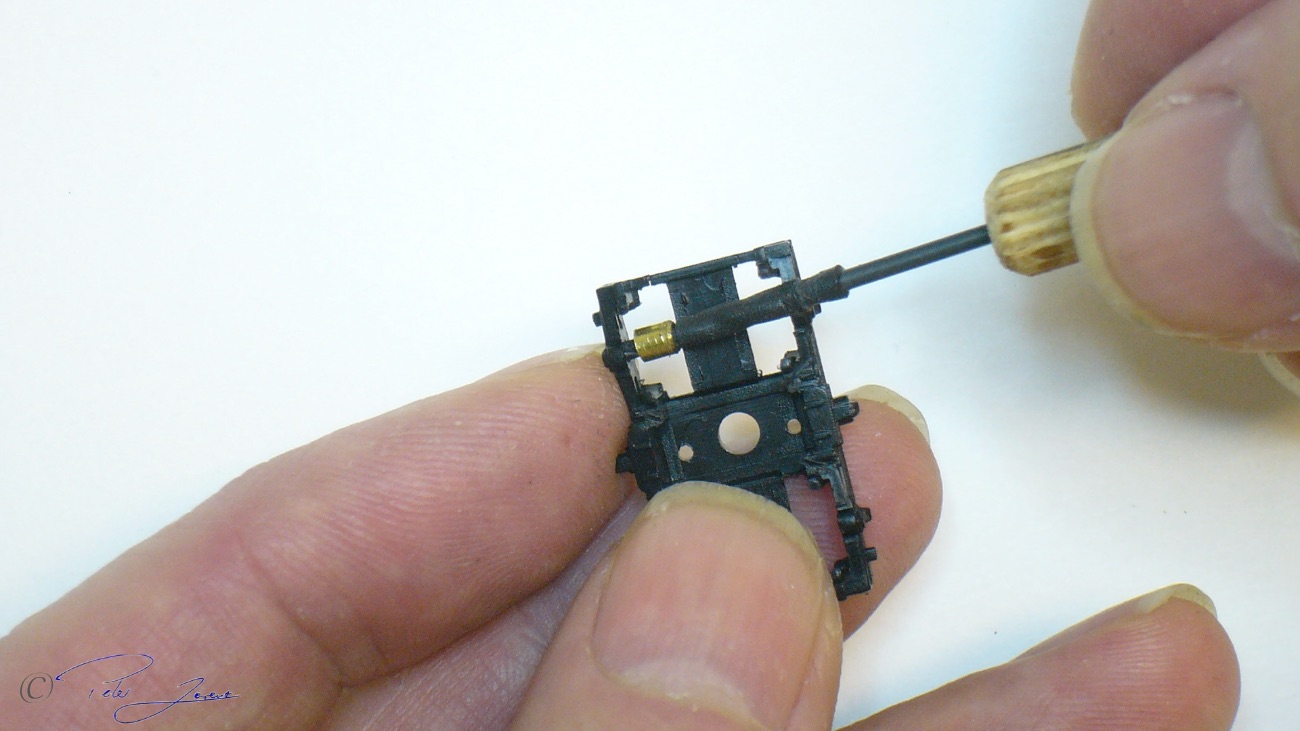

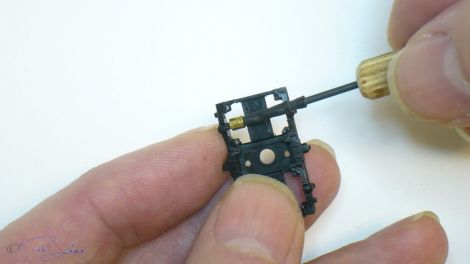

Die Anschläge der von Peho lieferbaren Handbohrer sind dabei Gold wert.
Die Anschläge der von Peho lieferbaren Handbohrer sind dabei Gold wert.
Für jeden Radsatz habe ich eine Litze lang abisoliert und die Kupferdrähtchen in zwei Hälften (Steuerwagen) oder vier Teile (alle anderen Wagen) geteilt und verdrillt.
Für jeden Radsatz habe ich eine Litze lang abisoliert und die Kupferdrähtchen in zwei Hälften (Steuerwagen) oder vier Teile (alle anderen Wagen) geteilt und verdrillt.
Die Spitze des verdrillten Endes wurde in die Bohrung gelegt und die Messingbuchse mit Hilfe einer Pinzette in das Lager gedrückt.
Die Spitze des verdrillten Endes wurde in die Bohrung gelegt und die Messingbuchse mit Hilfe einer Pinzette in das Lager gedrückt.

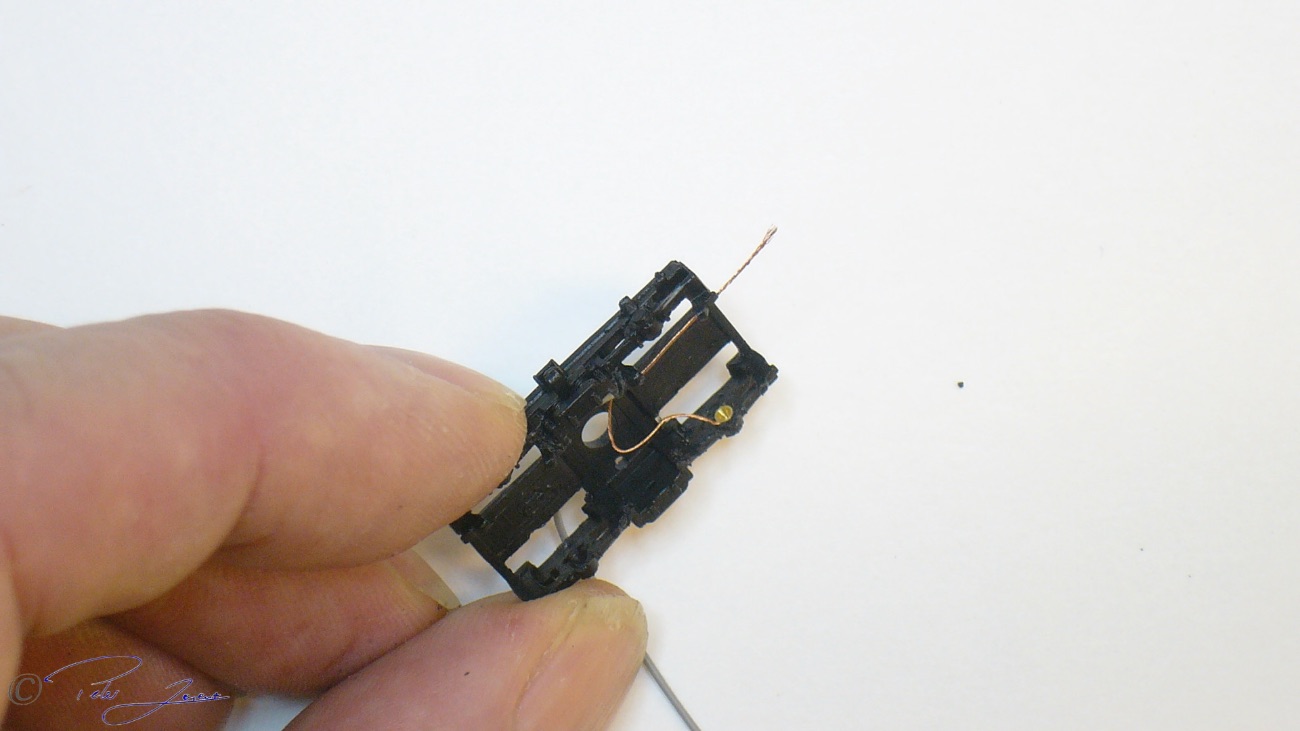

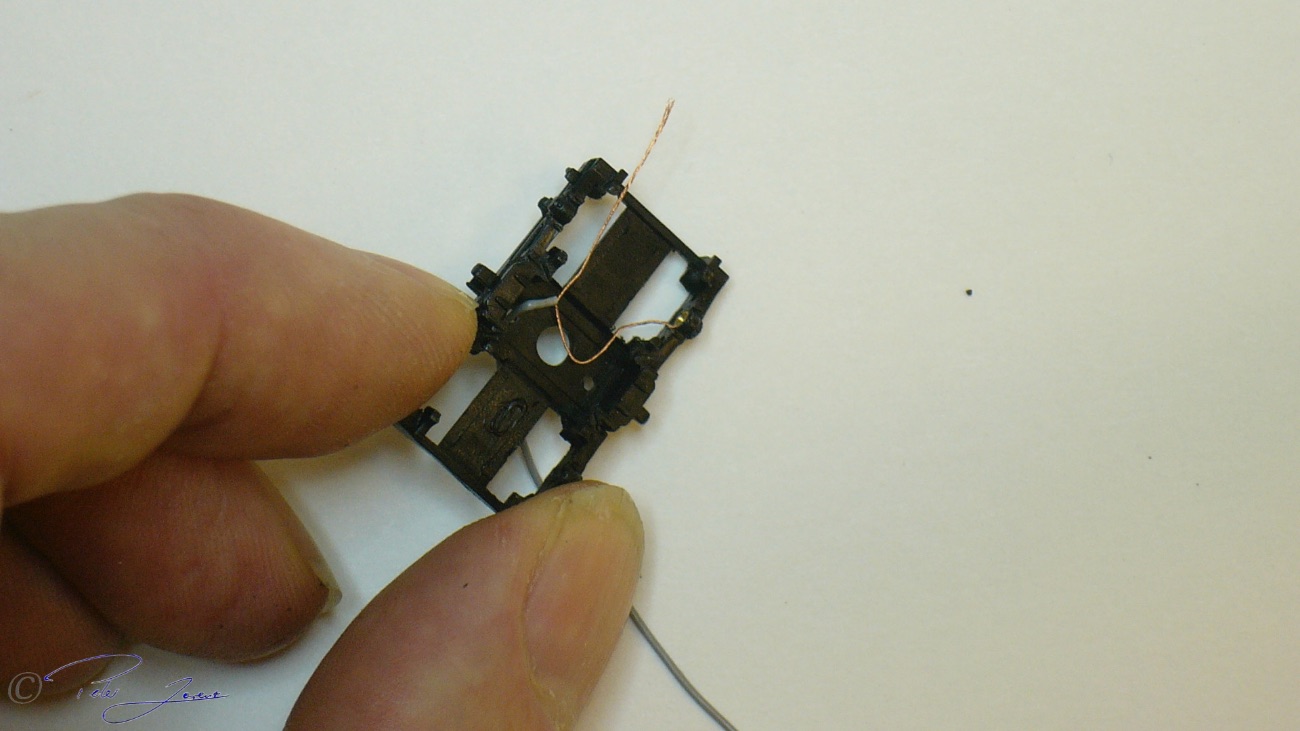

Anschließend werden die verdrillten Leitungen so schnell als möglich nach außen geführt, damit sie keine Chance haben, an den Rädern zu schleifen und ggf. einen Kurzschluss erzeugen. In dieser Position ...
Anschließend werden die verdrillten Leitungen so schnell als möglich nach außen geführt, damit sie keine Chance haben, an den Rädern zu schleifen und ggf. einen Kurzschluss erzeugen. In dieser Position werden die Leitungen mittels Sekundenkleber fixiert.

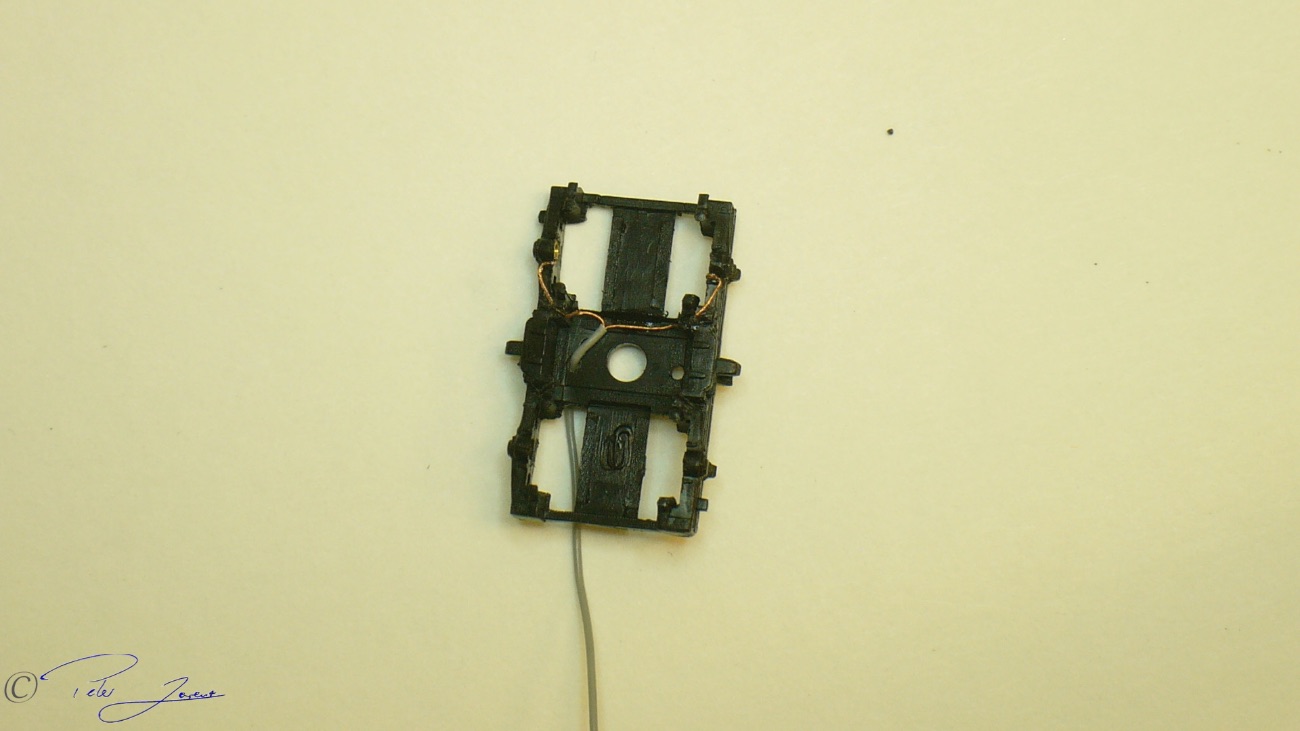

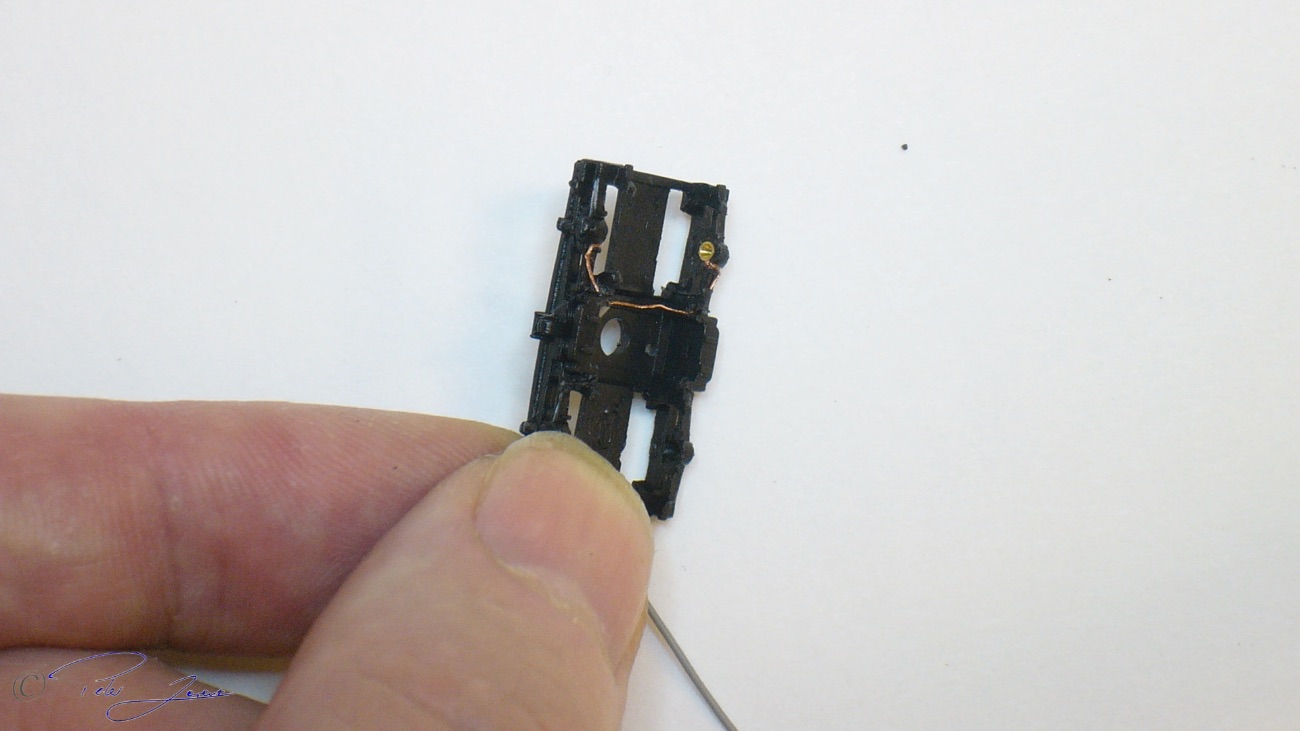

Erst in der Mitte des Drehgestells werden die verdrillten Leitungen wieder in den Innenbereich des Drehgestells geführt.
Erst in der Mitte des Drehgestells werden die verdrillten Leitungen wieder in den Innenbereich des Drehgestells geführt.

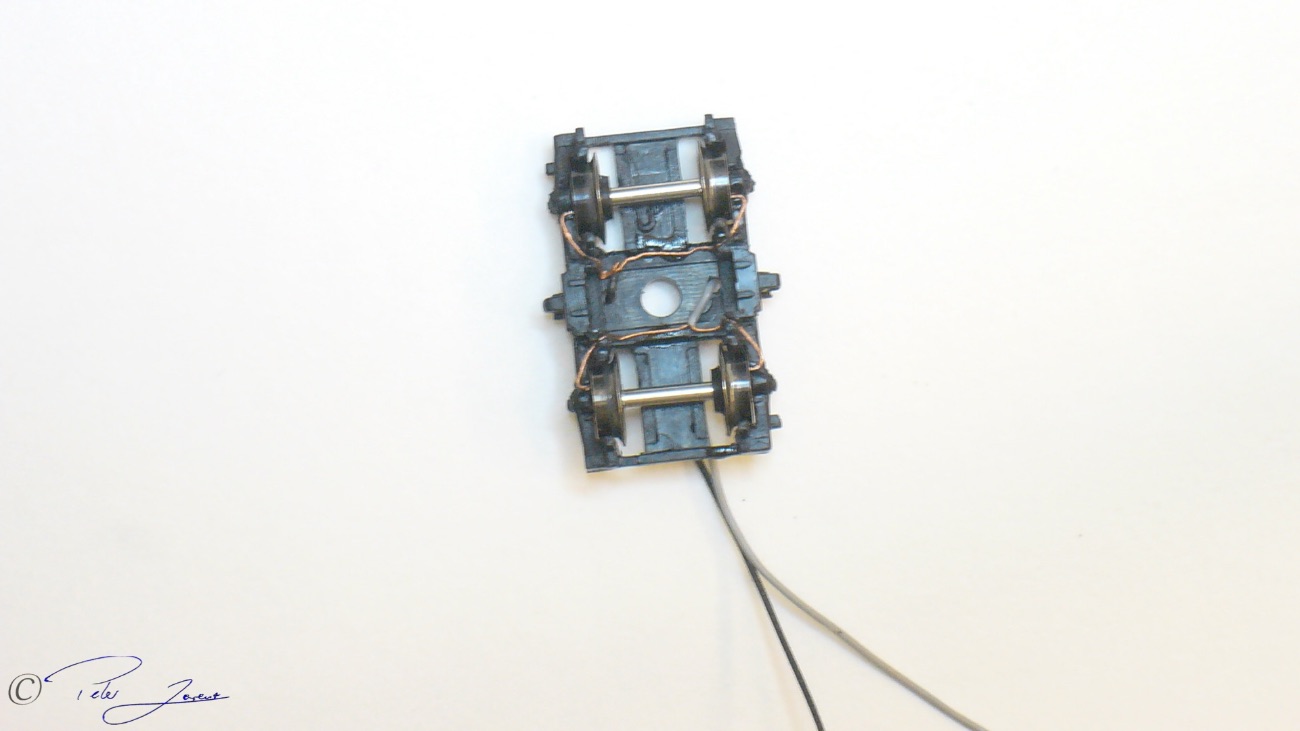

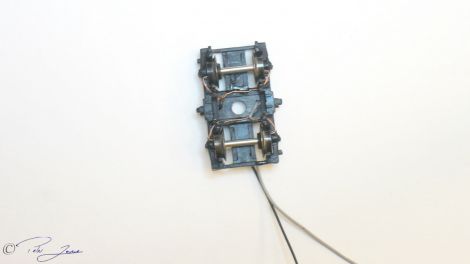

Das fertig umgerüstete Drehgestell sieht dann so aus.

Fehlt nur noch die farbliche Anpassung der sichtbaren verdrillten Leitungen auf der Außenseite der Drehgestelle. Als Betriebsbahner kann ich damit leben, das die ...
Das fertig umgerüstete Drehgestell sieht dann so aus.

Fehlt nur noch die farbliche Anpassung der sichtbaren verdrillten Leitungen auf der Außenseite der Drehgestelle. Als Betriebsbahner kann ich damit leben, das die Drehgestelle jetzt bei ganz naher Betrachtung nicht mehr korrekt aussehen. Beim Fahren fällt das aber keinem auf.
