Altenberger mit PEHO-Kulisse und neuen Drehgestellen IG-Met

Erstellt am Donnerstag, 11. November 2010, zuletzt aktualisiert am Sonntag, 14. November 2010


Hallo!
Die neuen Görlitz III leicht-Drehgestelle von Neumann / IG-Met sind ja wirklich äußerst filigran und sollten deshalb auch meinen Altenberger (von IG-Met) zieren. Ich habe den Wagen beim Zusammenbau (im vergangenen Jahr) wegen des NEM-Schachts mit PEHO-Kulissen ausgerüstet . Allerdings ragt der Haltestift der Kulisse in den Bereich der Drehgestelle. Bei den zunächst verwendeten Fleischmanndrehgestellen ist es kein Problem den notwendigen Freiraum zu schaffen, siehe Bild 1.
Aber es geht auch beim neuen Drehgestell von Neumann, wenn man ein wenig Mut aufbringt...
Anbei nun die Fotos, die schrittweise den Umbau zeigen.

Beim Zusammenbau hat sich dann gezeigt daß die es zwischen Kupplungsaufnahme und Stirnwand sehr eng wird. Ich habe daraufhin die Stirnwand des Wagenkastens innen ein wenig angeschrägt und auch noch die Oberseite der Kupplungsaufnahme bearbeitet.

Der Umbau ist momentan noch nicht im Anlageneinsatz erprobt.

Klingt alles in allem viel komplizierter als es ist. Der Umbau ist eher eine kleine Feierabendbastelei und recht schnell erledigt.

Gruß Reinhard

P.S.: Genau genommen sind die Altenberger mit Drehgestellen der Bauart Görlitz IV leicht ausgerüstet. Es handelt sich um nochmals erleichterte Görlitz III, optisch vor allem an den zierlicheren Federpaketen zu erkennen (auf dem schlechten Foto eher nicht zu sehen. Im Buch Drehgestelle vom EK-Verlag findet sich ein gutes Bild).
Görlitz III leicht: http://www.drehgestelle.de/6/wiege_goer3.html

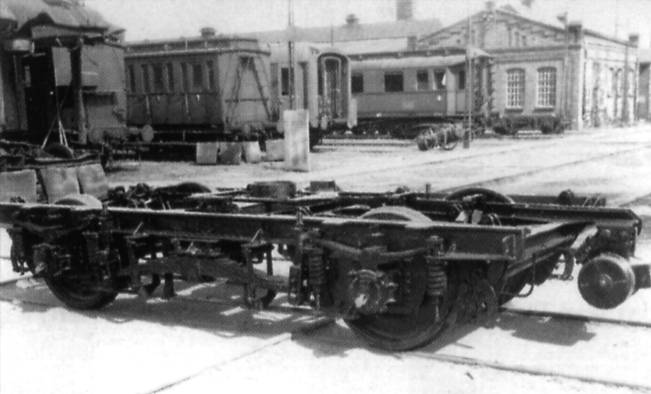

Görlitz IV leicht: http://www.mueglitztalbahn.de/bilder/wagen/drehgestellgr.jpg

Edith: Noch ein Wort zur Montage der Altenberger:
Die Sitzflächen der Bestuhlung sind bei Montage nach Anleitung deutlich zu hoch, fast auf Fensterhöhe. Ich habe deshalb die Führungen an der Unterseite der Sitze entfernt und die entsprechenden Stege auf der Bodenplatte (fast) abgeschliffen und zwar nur soweit daß die Bodenplatte zwar plan ist, die Position der Stege jedoch noch erkennbar bleibt um die korrekte Positionierung der Sitze zu ermöglichen. Zur Verdeutlichung habe ich unten noch ein Foto angefügt.

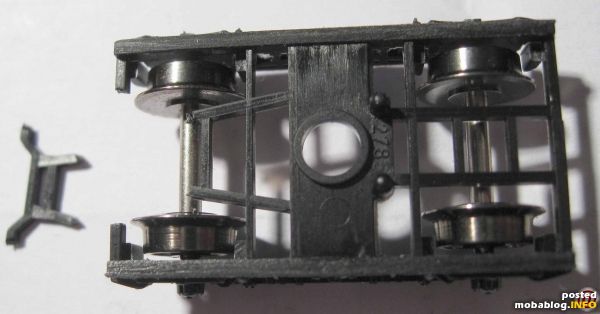

angepasstes Fleischmann-Drehgestell
angepasstes Fleischmann-Drehgestell
Fahrgestell mit PEHO-Kulissen und Fleischmann-Drehgestellen
Fahrgestell mit PEHO-Kulissen und Fleischmann-Drehgestellen

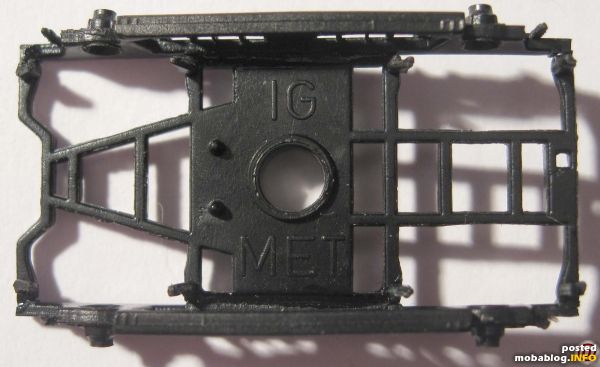

Neues Drehgestell von Neumann, fertig zusammengebaut
Neues Drehgestell von Neumann, fertig zusammengebaut

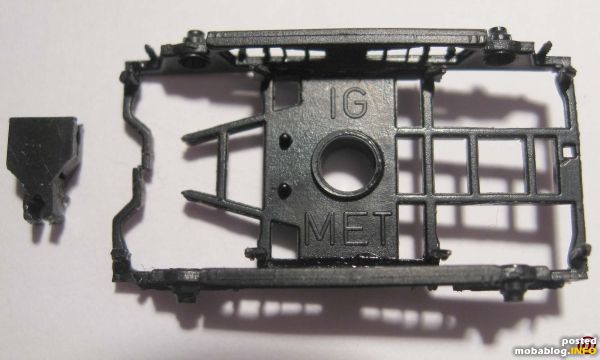

Die notwendigen Trennschnitte und die bereits seitlich und hinten zugeschnittene Kupplungsaufnahme
Die notwendigen Trennschnitte und die bereits seitlich und hinten zugeschnittene Kupplungsaufnahme

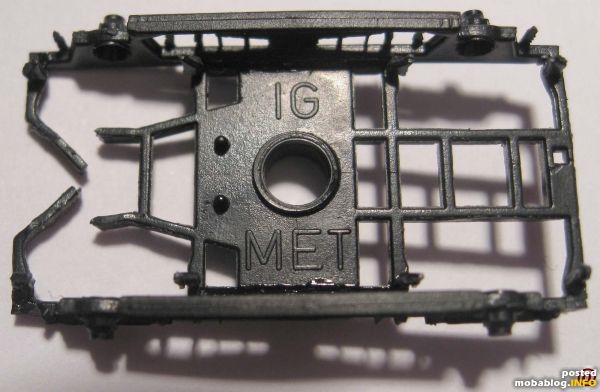

Stege mit der Flachzange gerade gebogen...
Stege mit der Flachzange gerade gebogen...

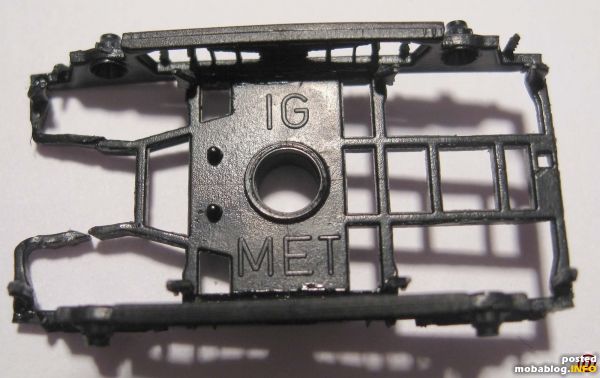

... und umgebogen. Dabei wichtig: Das Drehgestell immer so mit der Spitzzange festhalten daß beim biegen keine Klebestelle belastet wird! Bitte beim Bau nach dieser Anleitung genau hinsehen welcher Steg ...
... und umgebogen. Dabei wichtig: Das Drehgestell immer so mit der Spitzzange festhalten daß beim biegen keine Klebestelle belastet wird! Bitte beim Bau nach dieser Anleitung genau hinsehen welcher Steg wie gebogen wurde. Die gebogenen Stege habe ich an der Klebestelle mit dem Skalpell schräg geschnitten um doppelte Materialstärke zu vermeiden und möglichst viel Freiraum für Radsätze und Kupplungsaufnahme zu schaffen

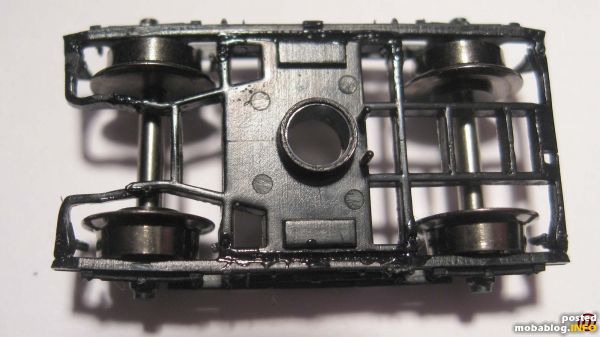

fertig verklebt und mit Radsätzen bestückt - einbaufertig!
fertig verklebt und mit Radsätzen bestückt - einbaufertig!

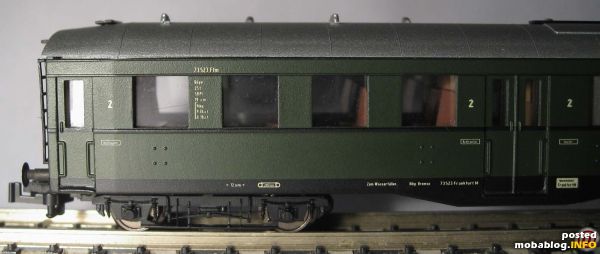

Das Ergebnis
Das Ergebnis

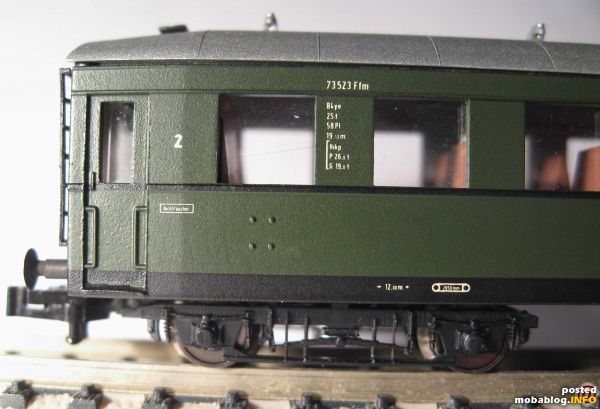

Der Spalt zwischen Wagenkasten und Dach ist mir erst auf den Fotos aufgefallen, muss ich wohl noch ein wenig nacharbeiten
Der Spalt zwischen Wagenkasten und Dach ist mir erst auf den Fotos aufgefallen, muss ich wohl noch ein wenig nacharbeiten

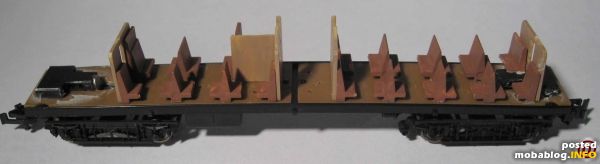

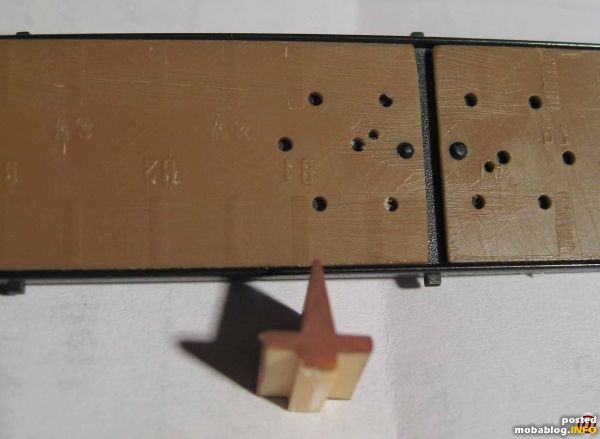

Montage der Sitze, Erklärung siehe oben.
Montage der Sitze, Erklärung siehe oben.

Ø-Userbewertung: (6 Bewertungen)
© des Blogs bei "Reinhard R.,Landshut" - jegliche weitere Verwendung (Text/Bilder) benötigt seine Zustimmung.


Beitrag bewerten:

Nur registrierte User dürfen Bewertungen vornehmen.
Einloggen | Registrieren

Werbung



Folgende Kommentare wurden hinzugefügt:

nasi am Sonntag, 14. November 2010
Hallo Reinhard,
die sehen ja richtig super aus die wagen, wenn sie so schön tief sind.
Wenn die noch anlagentauglich sind, Gratulation.
MfG
Torsten
