Elektrik Minitrix E52

Erstellt am Dienstag, 4. November 2008


Aus gegebenem Anlass möchte ich hier den Aufbau und die elektrische Schaltung der E52 zeigen. Vor einiger Zeit habe ich die Platine und die Verkabelung analysiert um den Lichtwechsel zu trennen.

Grundsätzlich findet man bei dem Modell bereits die Kabelfarben nach der Märklin Hausnorm:
rot/braun: Schiene
blau/grün: Motor
gelb/orange: Licht
grau/orange: Licht

Gelb bzw. Grau schalten gegen Minus, Orange ist der Pluspol.

(Wird fortgesetzt sobald ich die Schaltskizze finde)

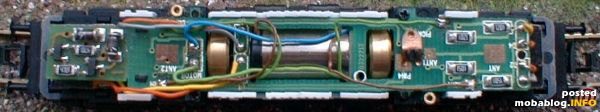

Lokplatine
Lokplatine

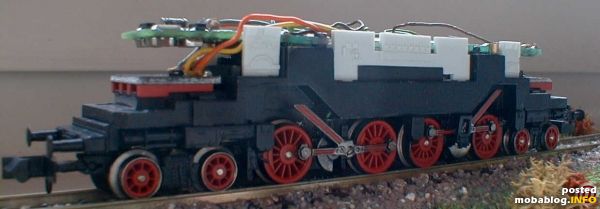

Seitenansicht mit Blick auf die Verdrahtung der Lichtplatine.

Achtung: Die Vorwiderstände für die LEDs befinden sich auf der Lokplatine und sind nicht pro Lokseite getrennt ausgeführt!
Seitenansicht mit Blick auf die Verdrahtung der Lichtplatine.

Achtung: Die Vorwiderstände für die LEDs befinden sich auf der Lokplatine und sind nicht pro Lokseite getrennt ausgeführt!
