Brawa E42 mit weiss (drei Licht)/rot Licht

Erstellt am Sonntag, 16. November 2014


Hier anzeige zwei Umbau möglichkeit.

1- E42 mit drei spitz Beleuchtung. Sehr einfach.
2- E42 mit drei Spitz Beleuchtung und mit rotes Licht.

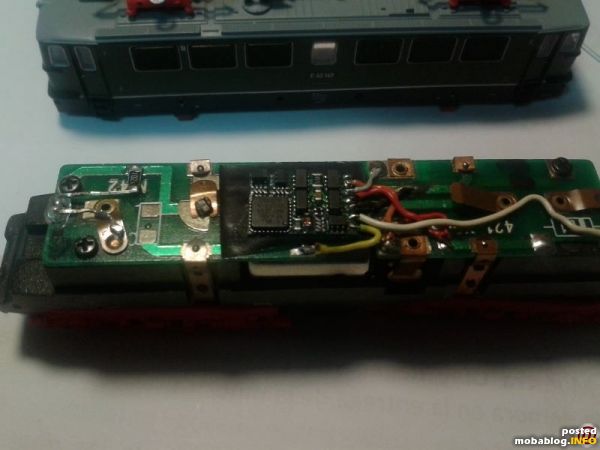

Ernst, bauen wie die alte Glühlampe für eine neue Warmweiss 1,8 oder 3 mm Led um.

Vergessen Sie nicht der Wiederstand (Auf diesem Fall 1K smd)

Stellen Sie die Led oben aber ...
Ernst, bauen wie die alte Glühlampe für eine neue Warmweiss 1,8 oder 3 mm Led um.

Vergessen Sie nicht der Wiederstand (Auf diesem Fall 1K smd)

Stellen Sie die Led oben aber mit den Spitze nach unten.
Mit eine Bohrung von 0,5 mm bohren wir Gehäuse und Kabine und durch da stellen wir Fiber Litze (Optikfiber).
Mit eine Bohrung von 0,5 mm bohren wir Gehäuse und Kabine und durch da stellen wir Fiber Litze (Optikfiber).

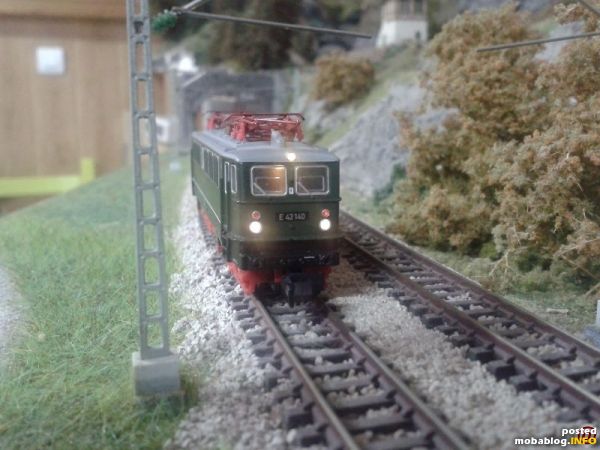

Hier ist das Resultat.
Hier ist das Resultat.

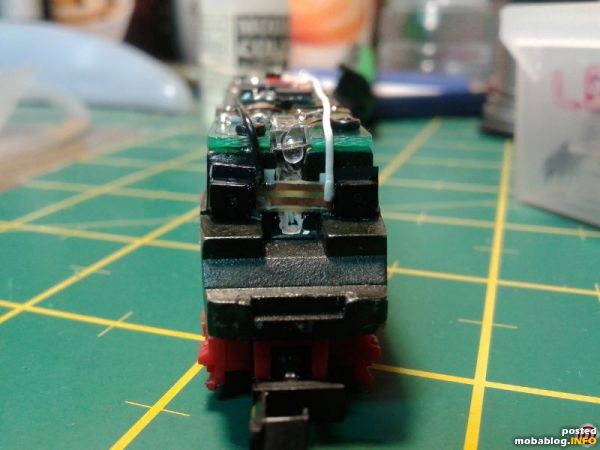

Für rotes Licht benotigen wir 2 mal smd 0603 rotes Led.
Für diese Umbau musen wir die Kabine verkürzen weil kein Platz innen gibt.
Für rotes Licht benotigen wir 2 mal smd 0603 rotes Led.
Für diese Umbau musen wir die Kabine verkürzen weil kein Platz innen gibt.

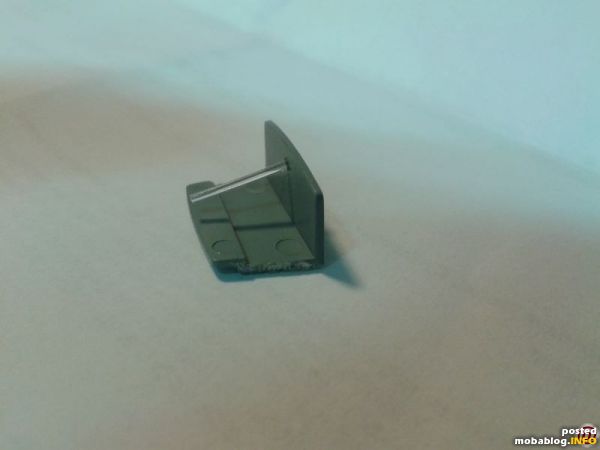

Links, die original Kabine. Rechts verkurze Kabine.
Links, die original Kabine. Rechts verkurze Kabine.

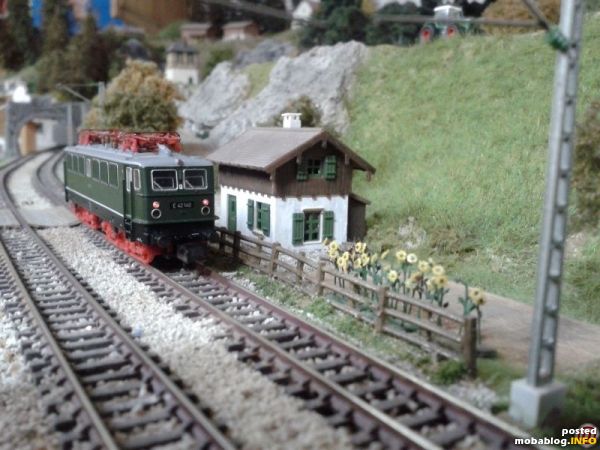

Hier das Resultat.
Hier das Resultat.
