Friederich K., alias "Kupzinger"
Mehr ->Kupzingers Gleispläne: Remisen-Diorama mit Perspektive
Erstellt am Freitag, 6. Mai 2022
Hallo zusammen,
meiner Gleisplan-Reihe möchte ich heute einen weiteren Minimalismus hinzufügen. Es geht um ein Foto-Diorama mit möglichst vielen Perspektiven, auf dem Fahrzeuge in Szene gesetzt werden können. Ich brauche sowas für meine Spur 2m-Aktivitäten, aber das Konzept ist natürlich Größen-unabhängig. Lange habe ich gebrütet, was man in 1:22,5 auf kleiner Fläche machen kann. Heute bin ich auf eine Idee gekommen, die funktioniert, auf nur 65 x 45 cm. Betrieb? Wohl nur eine Fahrzeuglänge hin- und herfahren.
Ein dreiständiges Heizhaus wird vorne angeschnitten. Der Blick des Betrachters wird auf die drei großen Tore gerichtet, hinter denen sich noch – durch Beleuchtung und Kulissentechnik in Szene gesetzt – eine angedeutete Betriebsanlage befindet. Das Gebäude wird nach hinten unmerklich kleiner, dadurch wirkt der Innenraum größer.
Ich habe eine „Kleinstkontrollanlage“ in 1:5 gebaut, der Ansatz funktioniert. Auf anhieb waren diverse (Handy-)Fotoperspektiven möglich, einige davon sind unten zu sehen.
Vielleicht mag jemand die Idee weiterspinnen. Ich jedenfalls habe es fest vor, wie bei allen meinen Gleisplänen ;-)
Liebe Grüße
Kupzinger
![Erste Skizzen zeigen Variationsmöglichkeiten. Die diagonale Anordnung ist sehr platzsparend.](/blog/2205/853-2796-19105-IMG_5049.jpg)
Erste Skizzen zeigen Variationsmöglichkeiten. Die diagonale Anordnung ist sehr platzsparend.
!["ins reine" gezeichnet. Leichte Verjüngung hin zum Fluchtpunkt. Nicht zu viel, denn die Fahrzeuge und Gleise schauen sonst sonderbar aus.](/blog/2205/853-2796-19106-plan.jpg)
"ins reine" gezeichnet. Leichte Verjüngung hin zum Fluchtpunkt. Nicht zu viel, denn die Fahrzeuge und Gleise schauen sonst sonderbar aus.
![Perspektive "Schrägansicht"](/blog/2205/853-2796-19107-IMG_5042.jpg)

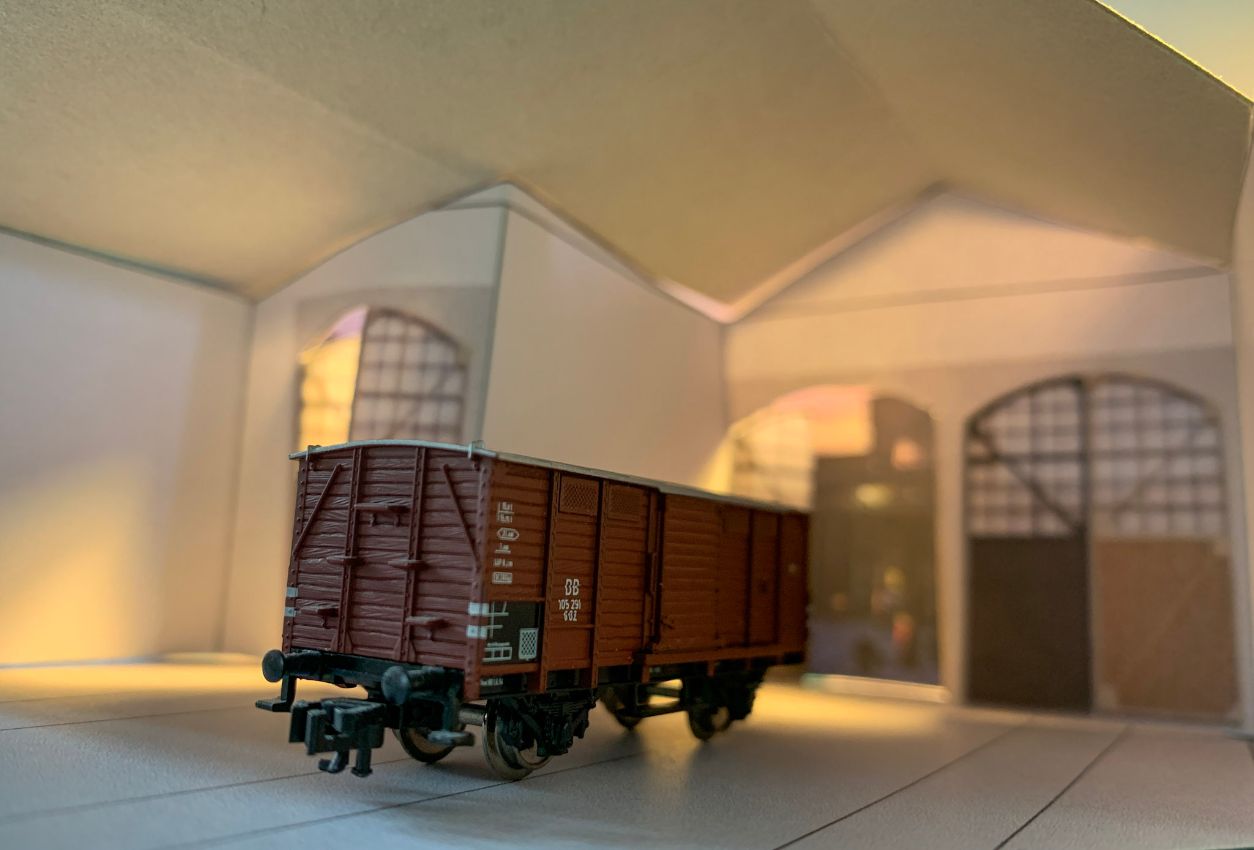

Perspektive "Schrägansicht"
![Perspektive "Frontal"](/blog/2205/853-2796-19108-IMG_5043.jpg)
Perspektive "Frontal"
![Perspektive "Hinterseite"](/blog/2205/853-2796-19109-IMG_5044.jpg)
Perspektive "Hinterseite"
![Perspektive "nahezu Seitenansicht"](/blog/2205/853-2796-19110-IMG_5045.jpg)
Perspektive "nahezu Seitenansicht"
![Perspektive "Ein/Ausfahrt"](/blog/2205/853-2796-19111-IMG_5046.jpg)
Perspektive "Ein/Ausfahrt"
![Diverse Notizen für die Umsetzung](/blog/2205/853-2796-19112-image832.jpg)
Diverse Notizen für die Umsetzung
