ET91 mit verbesserte spitze und innen Licht

Erstellt am Mittwoch, 2. Mai 2018


Hallo,
Die ET91 von Fleischmann ist schöne Maschine mit sehr guten Fahreigenschaften, leider die Lichtleitern funktioniert aber nichts.
Man wird folgendes holen müssen.:
4 x PLCC2 LEds Sunnyweiss
4 x 0603 Leds Rot
2 x1K widerstände
2x33K widerstände für rote Leds
1 stückchen Plätine
1x Ledstreifen (6 Leds)
Ca. 20 cm Optikfiber


Die decoder gelegt auf dem Boden (DH10) und man benötig die Ausgang Aux1 für Innenlicht.
Die rote Lichtleiter erfordert man nicht. Auf dem Bild können Sie es sehen weil habe ich ...
Die decoder gelegt auf dem Boden (DH10) und man benötig die Ausgang Aux1 für Innenlicht.
Die rote Lichtleiter erfordert man nicht. Auf dem Bild können Sie es sehen weil habe ich viele Pruffen gemacht

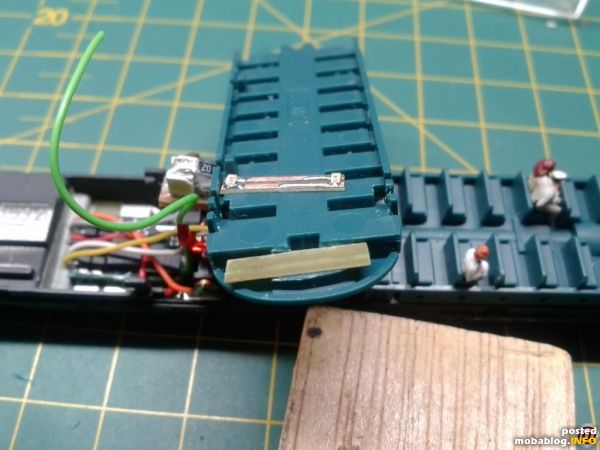

Um eine kleine Plätine mit roten Leds bauen man braucht ein bischen fräsen unten dem Boden des Führers
Um eine kleine Plätine mit roten Leds bauen man braucht ein bischen fräsen unten dem Boden des Führers
Der alte Platz del rotes Lichleiter man braucht für die Litze des Leds

- Litze rot zum Decoder,
- Litze Schwarz (+) Direkt zum Kontaktausnahme.
Der alte Platz del rotes Lichleiter man braucht für die Litze des Leds

- Litze rot zum Decoder,
- Litze Schwarz (+) Direkt zum Kontaktausnahme.
Unterdach muss die Oberfläche total flach um die Lichtstreifen zu kleben.
Unterdach muss die Oberfläche total flach um die Lichtstreifen zu kleben.

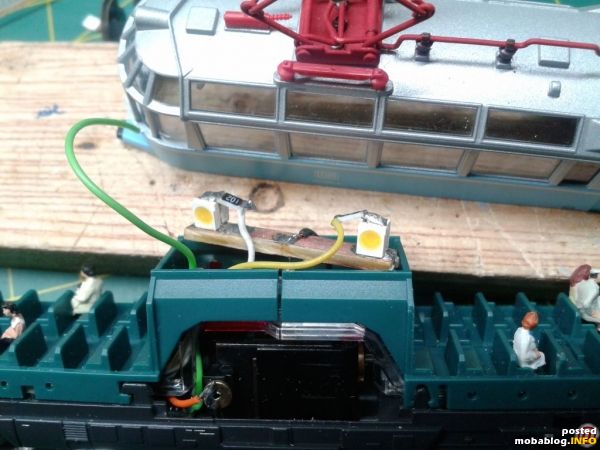

Die obere Lichleiter wird für eine Optikfiber umgebaut und vorsichtig in der nähe von weisse Leds gelegt.
Die obere Lichleiter wird für eine Optikfiber umgebaut und vorsichtig in der nähe von weisse Leds gelegt.

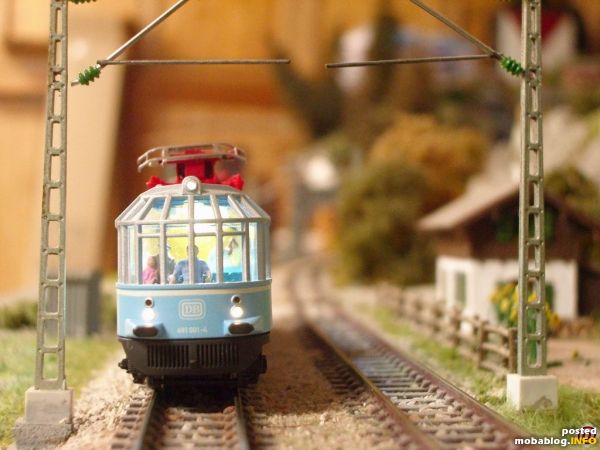

Das resultat
Das resultat
Wie immer, Entschuldigen Sie für meine deutsche Spreche und Danke
Wie immer, Entschuldigen Sie für meine deutsche Spreche und Danke
