heute möchte ich ein paar Bilder von meiner in Bau befindlichen Anlage einstellen. Die Anlage hat eine U-Form - der eine Schenkel ist 490x120 cm (mehrer Ebenen mit SHB`s) oberste Ebene wird unteranderem ein Bahnhof entstehen - der andere Schenkel wird 250x100 cm groß sein (für Landschaft, Berge, Brücken,Tunnel usw.), Gesamtbreite 290 cm, also 70 cm Durchgang. Die Anlage wird digital gesteuert u. gefahren (SX) und mit Soft-Lok über PC gesteuert werden. Weitere Bilder werden folgen.
Gruß Udo

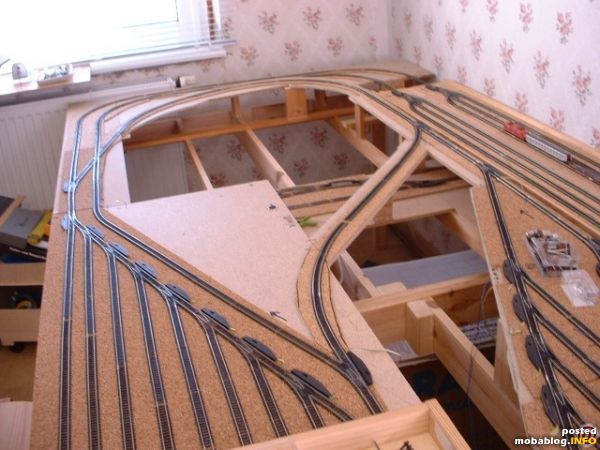

1) vorderer unterer SHB mit 7 Gleisen + Umfahrgeleis (li.) - entgegen der Fahrtrichtung, rechts SHB (Mitte) mit Fahrzeugen

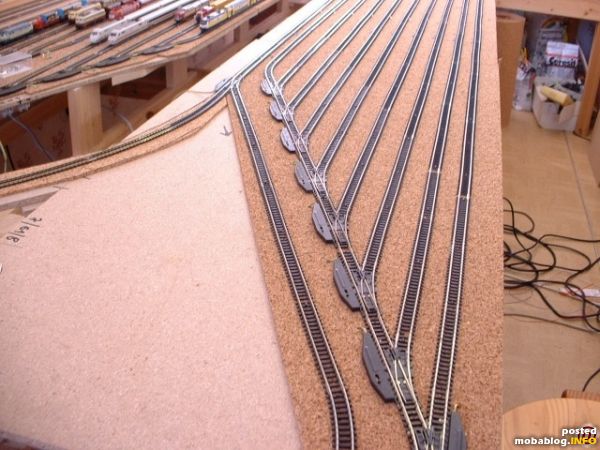

2) vorderer unterer SHB in Fahrtrichtung mit Ausfahrt nach rechts

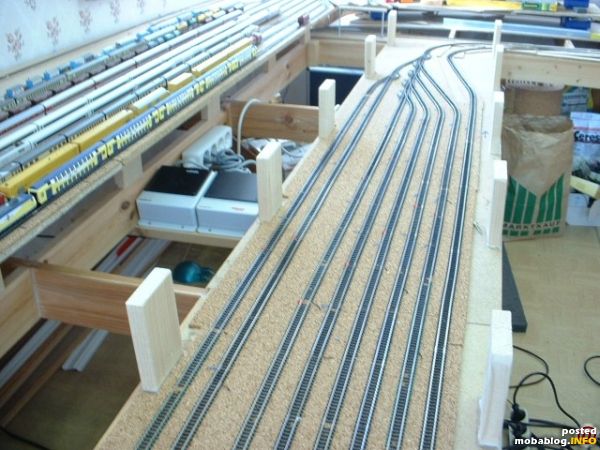

3) Einfahrt zum vorderen SHB - hinten unten ist noch ein SHB 5 Gleise + Umfahrgleis

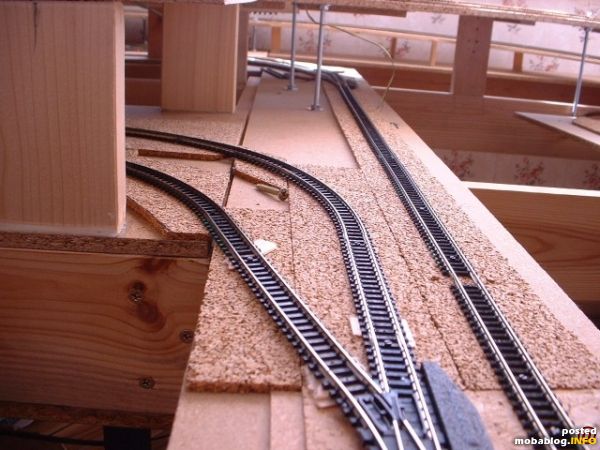

4) Einfahrt (Gleis rechts) in den hinteren SHB - links Ausfahrt aus vorderen SHB

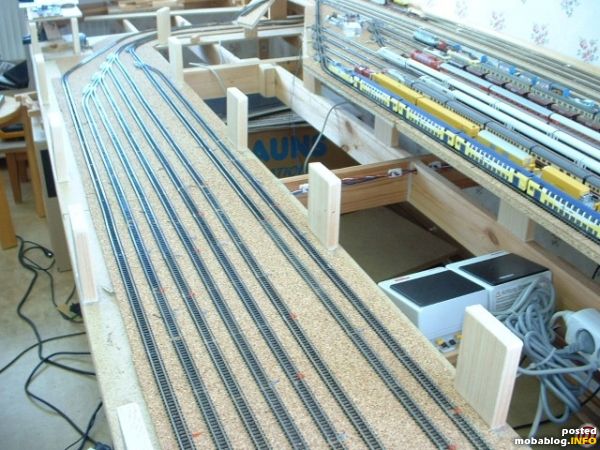

5) andere Sicht Ein - Ausfahrt untere SHB`s - weiter nach links oben zum SHB (Mitte) sh. Bild 9

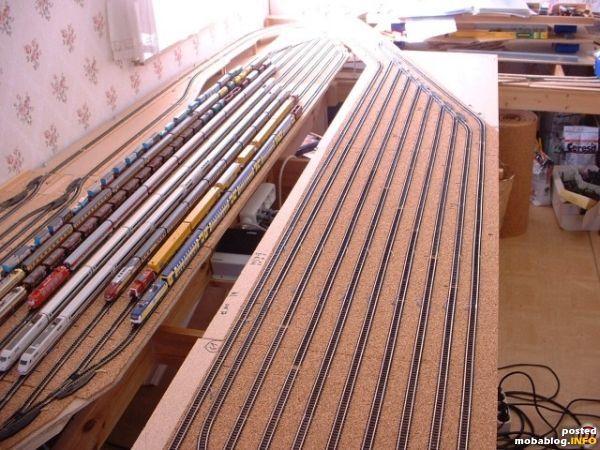

6) vorderer SHB (Mitte) in Fahrtrichtung mit 8 Gleisen - rechts Umfahrgleis - linkes Gleis aus Gegenrichtung mit Abzg. zum wenden

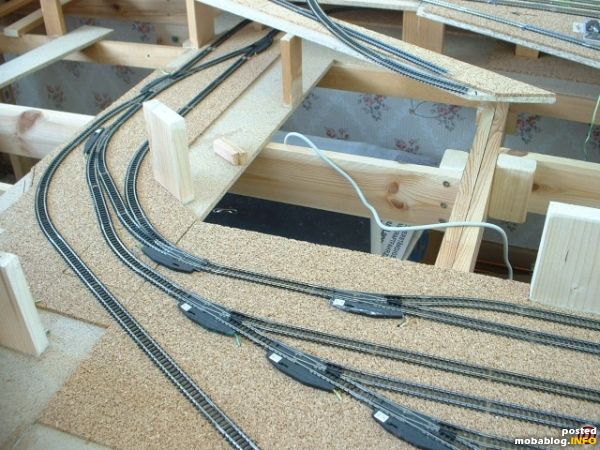

7) links zusätzlicher SHB (Mitte) - 9 Gleise (mit Bestückung - diese dienen zum testen der Strecken u. Steigungen)

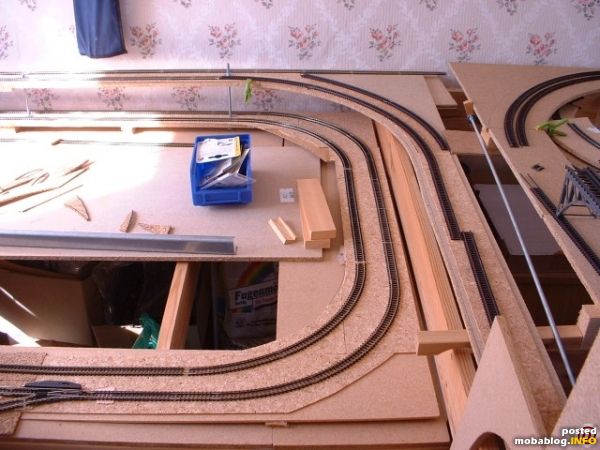

8) Ausfahrt bzw. Einfahrt SHB (Mitte) nach rechts zum 2. Schenkel (in Planung)

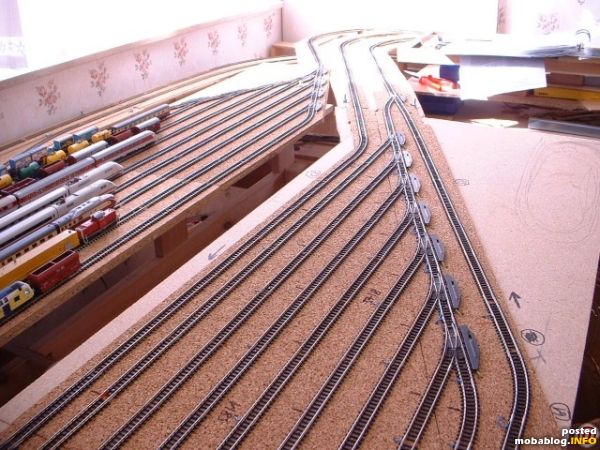

9) oben rechts zusätzlich je Fahrtrichtung 2 weitere Abstellgleise - mittleres Gleis = Durchfahrtsgleis, links SHB von unten (Verkabelung)
10) links Einfahrt zum mittlern vorderen SHB - weiter re. Kehrgleis vom Gegengleis u. Ausfahrt SHB 9-gleisig (Mitte).
